一、产品概述

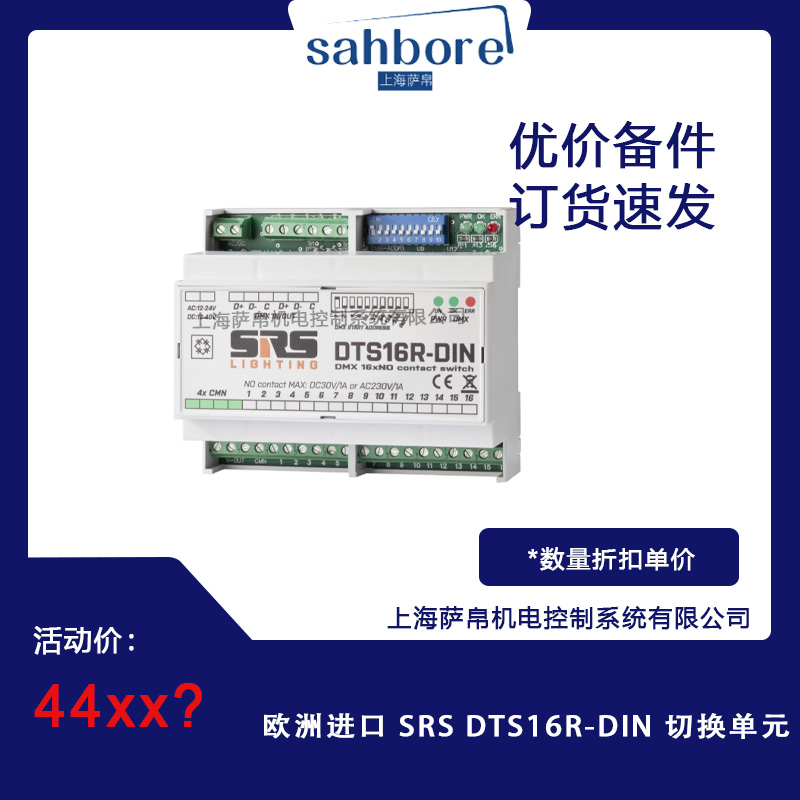

SRS DTS16R-DIN是欧洲进口的工业级DMX协议控制切换单元，专为舞台灯光、工业设备及场馆管理系统设计。其核心功能是通过DMX512协议实现远程电气控制，支持16路独立设备切换，适用于需要高可靠性、多通道控制的场景。该产品由SRS集团生产，符合USITT DMX512标准，通过DIN35导轨安装，兼顾工业环境适应性与系统集成便利性。

二、功能特点

1. 多通道独立控制
   提供16个常开触点，每个通道可独立控制灯光、电机、螺线管等设备，支持交流/直流负载切换。继电器采用Takamisawa NY12-WK型号，额定参数为3A/250V AC（最大功率750VA）和3A/30V DC（最大功率90W），满足中小功率设备控制需求。

2. 电气隔离与保护

• 主电源隔离：触点与主电源完全隔离，避免控制信号干扰设备运行。

• DMX信号保护：输入端采用光电隔离技术，并配备瞬态电压抑制二极管（TVS），防止雷击或电压浪涌损坏设备。

• 过压保护：DMX线路内置过压保护功能，可承受瞬态高压冲击。

3. 状态监测与调试

• LED指示灯：实时显示DMX信号输入状态，便于快速排查通信故障。

• DIP开关地址设置：通过8位DIP开关灵活配置DMX起始地址，支持多台设备级联控制。

4. 环境适应性
   工作温度范围覆盖-20°C至+60°C，适用于极端气候条件下的户外场馆或工业车间。外壳采用阻燃塑料DIN盒，重量仅0.32kg，符合IP20防护等级。

三、选型指南

1. 负载类型匹配

• 电阻性负载：如LED灯带、加热器，可直接使用继电器触点控制。

• 感性负载：电机、螺线管需额外配置续流二极管，防止反电动势损坏继电器。

• 容性负载：需确认设备启动电流是否超过继电器额定值（3A）。

2. 电源参数校验

• 控制电源：支持DC 12-36V或AC 12-24V供电，电流160mA，需与控制系统电源匹配。

• 负载电源：继电器触点仅作为开关使用，需外接独立电源为被控设备供电。

3. 通信协议兼容性
   确认控制台输出DMX信号符合USITT DMX512标准，避免协议不兼容导致通信失败。

4. 安装方式选择

• 标准安装：采用DIN35导轨安装，适配大多数工业控制柜。

• 定制化需求：支持IP65防护等级外壳选配，适用于潮湿或粉尘环境。

四、技术参数

• 输入接口：1路DMX512输入（光电隔离），支持并行输出扩展。

• 输出接口：16路无电位常开触点，公共极设计简化接线。

• 通信速率：DMX512标准速率250kbps，最大支持512通道控制。

• 机械寿命：继电器触点寿命≥10万次操作（额定负载下）。

• 认证标准：CE、RoHS认证，符合欧盟安全规范。

五、产品尺寸与安装

• 外形尺寸：145mm（长）×90mm（宽）×40mm（高），紧凑设计节省控制柜空间。

• 安装方式：DIN35导轨卡扣式安装，支持水平或垂直方向固定。

• 接线端子：采用弹簧式接线端子，支持0.2-2.5mm²导线，无需工具快速接线。

六、应用领域

1. 舞台灯光控制
   通过Theatrical Light Desk控制调光器、电脑灯、激光灯等设备，实现灯光场景切换与动态效果同步。例如，在大型演唱会中控制数百盏灯光设备的分区域启闭。

2. 工业自动化
   用于自动化生产线设备启停控制，如输送带、机械臂、气动阀门等。在汽车制造工厂中，可通过DMX协议集中管理焊接机器人与喷涂设备的运行时序。

3. 场馆设备管理
   控制体育场馆的LED显示屏、音响系统、电动幕布等设备。例如，在足球比赛中根据赛事进程自动切换广告牌内容与比分显示。

4. 建筑智能化
   集成至楼宇自控系统（BAS），实现照明分区控制、空调机组启停、安防设备联动等功能。在智能办公楼中，可根据光照强度自动调节窗帘开合与灯光亮度。

七、总结

SRS DTS16R-DIN切换单元凭借其多通道控制能力、电气隔离设计及工业级可靠性，成为舞台灯光、工业自动化与智能建筑领域的核心控制组件。其模块化结构与标准化接口降低了系统集成难度，而广泛的温度适应性与保护功能则确保了设备在恶劣环境下的稳定运行。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
