一、产品介绍

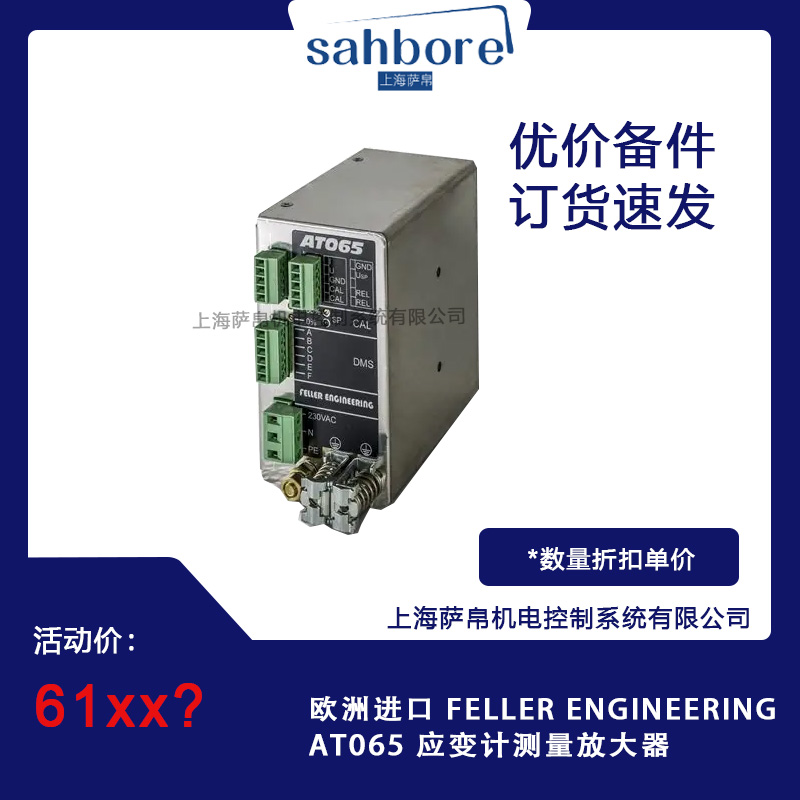

FELLER ENGINEERING AT065 是一款专为桥式应变传感器设计的单通道测量放大器，由德国FELLER ENGINEERING GmbH研发生产。该模块集成信号转换、放大、报警输出及模拟信号输出功能，可将应变传感器（如压力传感器、力传感器）的微弱毫伏信号转换为标准工业信号（0-10V电压或0-20mA/4-20mA电流），并支持上下限报警功能。其铝制外壳设计兼顾电磁屏蔽与机械防护，适用于复杂工业环境中的自动化控制与数据采集系统。

二、功能特点

1. 高精度信号处理

• 放大倍数固定为300倍，可精准捕捉应变传感器输出的微弱信号（0-33.3mV输入范围）。

• 差动输入设计有效抑制电缆阻抗与共模干扰，提升信号稳定性。

2. 灵活的输出配置

• 支持电压输出（0-10V，负载阻抗≥10kΩ）和电流输出（0-20mA/4-20mA，负载阻抗≤500Ω），可通过跳线或短接片切换，无需更换硬件。

3. 可调报警功能

• 集成继电器报警链路，用户可通过前面板电位器设置报警阈值（0-100%输入信号范围）。

• 报警状态由LED指示灯实时显示，继电器触点容量为24Vdc/1A（阻性负载），可直接接入安全链或声光报警器。

4. 便捷的校准与调整

• 前面板配备四只10圈电位器，支持零点、增益、报警设定及校准调整，无需打开外壳即可完成参数设置。

• 校准端子允许外接模拟电阻网络，实现80%量程的快速校验。

5. 适应恶劣环境

• 铝制外壳表面阳极氧化处理，具备IP67防护等级（部分场景需额外防护），适应高温、潮湿、粉尘等环境。

• 工作温度范围10°C-50°C，储存温度>0°C，适用于化工、冶金等严苛工业场景。

三、选型指南

1. 传感器兼容性

• 仅支持桥路电阻350Ω、供电电压10V、满量程输出≤33.3mV的应变传感器。若传感器参数不匹配，需外接适配电路或选择其他型号。

2. 供电电源选择

• 标准型号支持230VAC（50/60Hz），可选115VAC版本。需根据现场供电条件选择适配型号，避免电压不匹配导致设备损坏。

3. 输出信号类型

• PLC模拟量模块或数据采集卡：优先选择0-10V电压输出。

• 长距离传输或抗干扰要求高：选择4-20mA电流输出。

• 根据后端控制系统接口类型选择输出信号：

4. 报警功能需求

• 若需超限保护或状态监控，需确认报警继电器触点容量是否满足负载要求（如驱动中间继电器或声光报警器）。

5. 安装方式与空间

• 模块尺寸为121mm×65mm×118mm，支持DIN导轨安装或底板固定。若机柜振动较大，建议增加缓冲垫以减少机械应力影响。

四、技术参数

• 供电电源：230VAC±10%（50/60Hz），可选115VAC±10%（50/60Hz）

• 功耗：≤2W

• 传感器激励：10Vdc，适用于350Ω全桥

• 输入信号范围：0-33.3mV

• 放大倍数：300倍（固定增益，现场可调）

• 输出信号：

• 电压输出：0-10V（负载≥10kΩ）

• 电流输出：0-20mA或4-20mA（负载≤500Ω）

• 报警输出：继电器常开触点，24Vdc/1A（阻性负载）

• 报警设定：面板电位器连续可调（0-100%输入信号范围）

• 响应时间：模拟链路<20ms（信号变化到继电器动作）

• 外壳材质：铝挤压型材，表面阳极氧化

• 防护等级：IP67（需额外防护时）

• 外形尺寸：121mm（长）×65mm（宽）×118mm（高）

五、产品尺寸与安装

• 尺寸：121mm×65mm×118mm（长×宽×高）

• 安装方式：

• DIN导轨安装：模块底部设计有导轨卡扣，可直接卡入35mm标准导轨。

• 底板固定：通过壳体两侧的4个φ4.5mm安装孔，用M4螺钉固定于控制柜底板。

• 接线端子：

• J1：交流电源输入（L/N/PE）

• J2：传感器接口（正负信号、正负激励、校准端）

• J3：模拟量输出（0-10V/0-20mA/4-20mA及模拟地）

• J4：报警继电器触点（常开触点、报警设定参考电压）

• 背面端子排分为四组：

六、应用领域

1. 塑料加工行业

• 注塑机热流道温度控制：通过监测熔体压力，确保注塑质量稳定。

• 挤出机压力监控：实时反馈熔体压力，防止设备过载。

2. 汽车制造行业

• 胶粘剂装配线：监测机械部件受力情况，确保装配精度。

• 输送机负载监控：预防因过载导致的设备停机。

3. 机械工程领域

• 轧制力测量：在轧钢过程中监测轧辊受力，优化工艺参数。

• 螺栓预紧力监控：确保关键连接部位的可靠性。

4. 包装设备行业

• 包装机张力控制：通过模拟输出调节包装材料张力，减少废品率。

• 称重设备集成：与平台秤、料仓秤配套使用，实现高精度称重。

5. 实验与测试领域

• 结构件应力测试：在实验室环境中测量材料应变，支持科研数据分析。

• 液压/气动压力转换：将压力信号转换为标准信号，便于数据采集系统记录。

七、总结

FELLER ENGINEERING AT065 应变计测量放大器以其高精度、高可靠性和灵活的配置能力，成为工业自动化领域压力与力测量的核心组件。其铝制外壳设计、差动输入结构及可调报警功能，使其能够适应化工、冶金、汽车制造等严苛环境。选型时需重点关注传感器兼容性、供电电源及输出信号类型，以确保系统稳定运行。该模块已广泛应用于注塑成型、挤出监控、称重设备及实验测试等场景，为用户提供了高效、精准的测量解决方案。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
