一、产品介绍

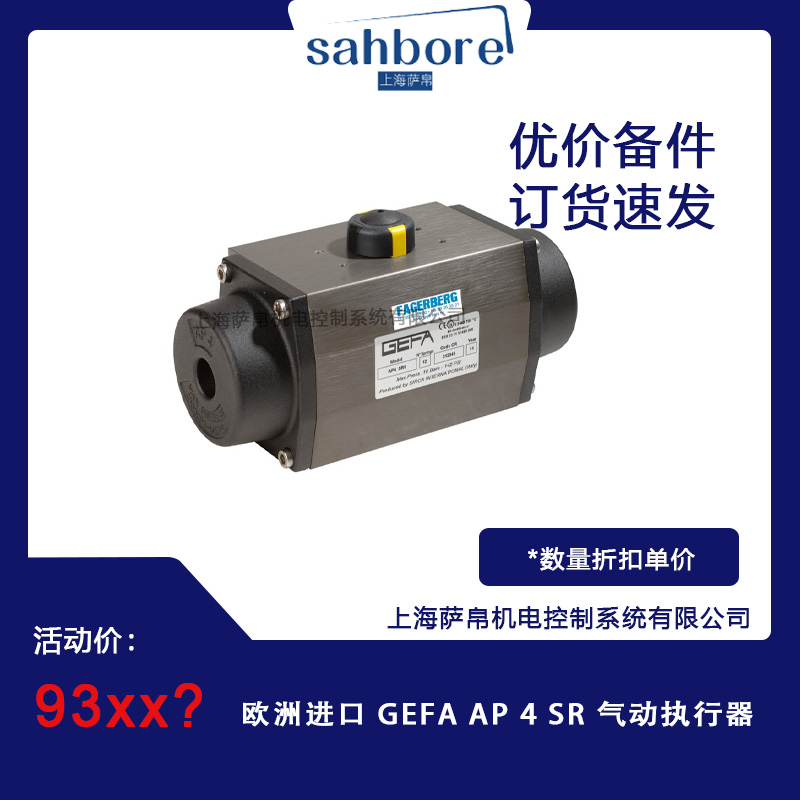

GEFA AP 4 SR 是德国GEFA公司推出的AP系列气动执行器中的一款紧凑型角行程执行器，专为中小型阀门（如球阀、蝶阀）的自动化控制设计。该型号采用单作用（弹簧复位）结构，结合齿轮齿条传动原理，具备高扭矩输出、快速响应及耐腐蚀特性，适用于需要安全复位功能的工业场景。其核心优势在于通过弹簧装置实现断电或气源中断时阀门自动关闭，确保系统安全运行。

二、功能特点

1. 单作用弹簧复位设计

• 弹簧装置在气源中断时驱动执行器复位，确保阀门自动关闭，适用于紧急切断场景（如防火、防泄漏）。

• 复位扭矩恒定，与供气压力无关，提供可靠的安全保障。

2. 高扭矩与快速响应

• 齿轮齿条传动结构实现线性扭矩输出，AP 4 SR 型号扭矩范围覆盖中小型阀门需求（具体扭矩值需参考型号参数）。

• 响应时间短，适合高频开关或快速调节场景。

3. 耐腐蚀与长寿命

• 铝合金缸体经硬质阳极氧化处理，表面耐磨性强，适应潮湿、腐蚀性环境。

• 活塞、齿条等关键部件采用低摩擦F4导向环，减少金属接触，延长使用寿命。

4. 标准化与模块化设计

• 安装法兰符合ISO 5211、DIN 3337标准，可与多数阀门直接互换，降低安装成本。

• 输出轴连接孔支持四方孔、轴键孔等多种形式，适配不同阀门驱动需求。

5. 双向行程调节

• 全开和全关位置支持±5°行程微调，提升控制精度。

三、选型指南

1. 扭矩匹配

• 根据阀门所需关闭扭矩选择型号，AP 4 SR 适用于扭矩需求较小的场景（如DN50以下阀门）。若扭矩不足，需升级至AP 5 SR或双作用型号。

2. 作用方式选择

• 单作用（SR）：适用于需要断电或气源中断时阀门自动关闭的场景（如安全系统）。

• 双作用（DA）：适用于需双向精确控制的场景（如流量调节），但无自动复位功能。

3. 环境适应性

• 确认工作环境温度范围：常温型（-20℃~80℃）适用于大多数场景；高温型（-20℃~150℃）或低温型（-50℃~60℃）需特殊选型。

• 腐蚀性介质环境需选择不锈钢材质或氟橡胶密封件型号。

4. 气源与控制需求

• 气源压力范围：5.6~8.4 bar，需配备过滤减压阀确保气源清洁。

• 根据控制需求选配附件：电磁阀（防爆或常规）、限位开关、定位器等。

四、技术参数

• 扭矩输出：AP 4 SR 型号扭矩值需参考具体型号手册（示例：AP 4 SR 扭矩范围可能为10~50 Nm，具体以厂商数据为准）。

• 转角范围：90°（标准），支持±5°微调。

• 气源压力：5.6 bar（标准），最大8.4 bar。

• 工作温度：-20℃~80℃（常温型），可选高温/低温型号。

• 防护等级：IP65（防尘防水），适应恶劣环境。

• 执行器类别：角行程，单作用（弹簧复位）。

五、产品尺寸

• 安装法兰：符合ISO 5211 F05标准，可直接替换同规格执行器。

• 输出轴：支持四方孔（如14×14 mm）或轴键孔，适配不同阀门驱动需求。

六、应用领域

1. 石油化工

• 控制管道阀门开关，实现紧急切断或流程调节，防止介质泄漏。

2. 水处理

• 调节水泵出口阀门，控制水流流量，适配自动化控制系统。

3. 电力

• 控制锅炉给水阀门或蒸汽管道阀门，确保系统安全运行。

4. 食品医药

• 卫生级阀门控制，满足清洁生产要求，避免交叉污染。

5. 建筑自动化

• 暖通空调系统阀门控制，调节室内温度或通风量。

七、总结

GEFA AP 4 SR 气动执行器以 单作用弹簧复位、高扭矩输出、耐腐蚀设计 为核心优势，成为中小型阀门自动化控制的优选方案。选型时需重点关注 扭矩匹配、作用方式（单/双作用）及环境适应性，优先选择符合ISO 5211标准的型号以简化安装。其模块化设计支持快速集成电磁阀、限位开关等附件，显著提升系统控制效率与安全性，广泛应用于石油化工、水处理、电力及建筑自动化等领域。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
