一、产品介绍

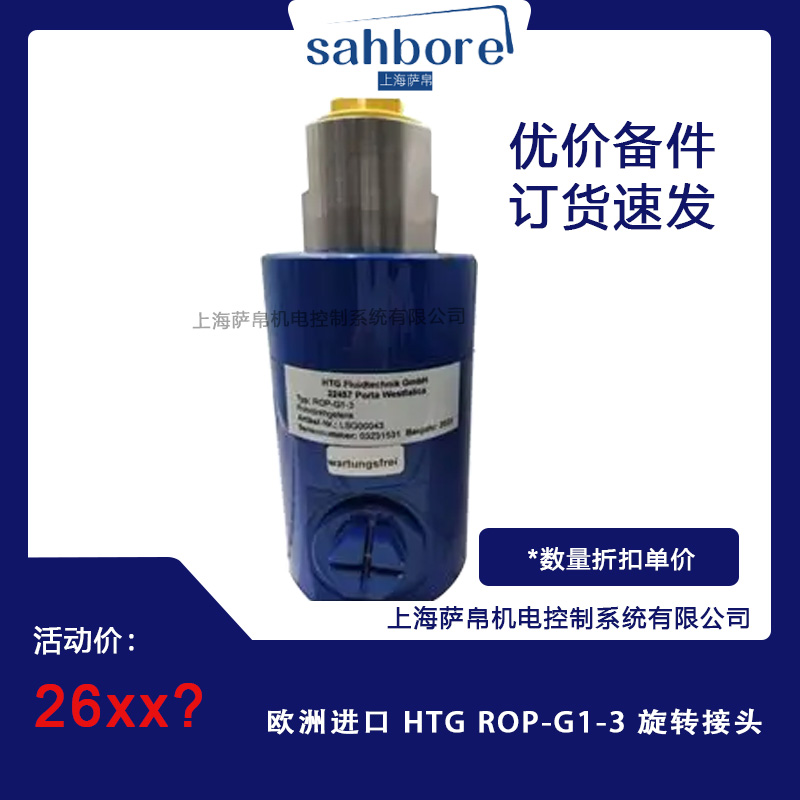

HTG ROP-G1-3旋转接头是德国HTG Fluidtechnik GmbH公司研发的高性能流体传输部件，专为解决管道与旋转设备间的介质连续输送问题设计。其核心功能是通过精密密封结构，实现流体（如水、油、蒸汽等）在静止管道与360°旋转部件间的无泄漏传输，同时承受高压、高温及高频运动工况。该产品采用铸铁材质，法兰式安装，内螺纹连接，适用于工业设备中的流体循环、冷却或加热系统。

二、功能特点

1. 高压耐受与密封可靠性

• 耐压能力达3MPa（约30公斤压力），满足中高压流体传输需求。

• 采用平面密封（机械密封）结构，密封面由耐磨材料制成，抗磨损、寿命长，有效防止介质泄漏。

2. 结构紧凑与安装灵活

• 全长仅30mm，单重2.5kg，体积小巧，便于集成到狭小空间设备中。

• 法兰安装形式（支持快换或固定法兰）与内螺纹连接，适配多种管道布局，简化安装流程。

3. 耐腐蚀与长寿命

• 铸铁材质外表面经特殊处理（如RAL5010涂层），适应潮湿、腐蚀性环境。

• 内部精密轴承支撑旋转运动，摩擦系数小，运转平稳，降低维护频率。

4. 通用性与定制化

• 支持流体介质传输，覆盖水、油、空气等常见工业介质。

• 提供加工定制服务，可根据用户需求调整接管口径、螺纹形式等参数。

三、选型指南

1. 介质与工况匹配

• 确认输送介质的类型（如水、油、蒸汽）、温度范围及腐蚀性。例如，高温蒸汽需选用耐温型号，腐蚀性液体需特殊涂层处理。

• 根据工作压力选择耐压等级：ROP-G1-3耐压3MPa，适用于中压场景；若压力更高，需咨询供应商定制方案。

2. 安装与连接形式

• 安装方式：优先选择法兰连接（如设备空间有限，可选用快换法兰）；若设备已预留螺纹接口，需确认螺纹规格（ROP-G1-3为内螺纹）。

• 旋转方向：若设备双向旋转，必须采用法兰连接；单向旋转设备可选择螺纹连接，但需确保螺纹旋向与旋转方向相反（左旋螺纹配顺时针旋转设备）。

3. 流量与通径匹配

• 根据介质流量选择接管口径：ROP-G1-3接管口径为10cm，需确保管道内径与之匹配，避免流速过高导致压损或气蚀。

4. 环境适应性

• 温度范围：铸铁材质适用温度通常为-20℃至+150℃，若超出此范围需特殊选型。

• 防护等级：户外或潮湿环境需选用IP65以上防护等级产品。

四、技术参数

• 耐压能力：3MPa（30公斤压力）

• 安装形式：法兰连接（支持快换或固定）

• 接管口径：10cm（标准配置，可定制）

• 螺纹形式：内螺纹（公制或英制，需确认）

• 材质：铸铁（外表面涂层RAL5010）

• 重量：2.5kg

• 工作温度：-20℃至+150℃（标准型号）

• 密封结构：平面密封（机械密封）

• 转速限制：建议≤1000RPM（高频运动需咨询供应商）

五、产品尺寸

• 全长：30mm（紧凑型设计，节省安装空间）

• 安装预留空间：

• 法兰连接需确保周围有足够操作空间（建议≥50mm）。

• 螺纹连接需确认内管长度，避免过长导致跳动或偏磨。

六、应用领域

1. 工业制造

• 造纸机械：烘缸、涂布机、压光机的蒸汽或冷却水循环。

• 橡胶塑料：压延机、螺旋挤出机的液压油传输。

• 冶金设备：连续铸造机、热钢板矫直机的冷却系统。

2. 能源与化工

• 化工干燥机：滚筒式干燥设备的热介质输送。

• 石油钻探：钻机旋转部件的泥浆或冷却液传输。

3. 食品与医药

• 食品加工：捏合机、滚压粉碎设备的清洗水循环。

• 医药设备：灭菌器、反应釜的蒸汽或纯水输送。

4. 其他领域

• 纺织印染：床单炼漂机、丝光机的染色液循环。

• 汽车制造：引擎实验装置的冷却液传输。

七、总结

HTG ROP-G1-3旋转接头以高压密封、紧凑设计、耐腐蚀性为核心优势，通过法兰与内螺纹的灵活连接方式，覆盖工业制造、能源化工、食品医药等多领域需求。选型时需重点关注介质特性、压力温度、安装空间及旋转方向，确保参数匹配与长期稳定运行。其德国工艺背书与定制化服务能力，使其成为高频运动、恶劣工况下流体传输的可靠解决方案。
