一、产品介绍

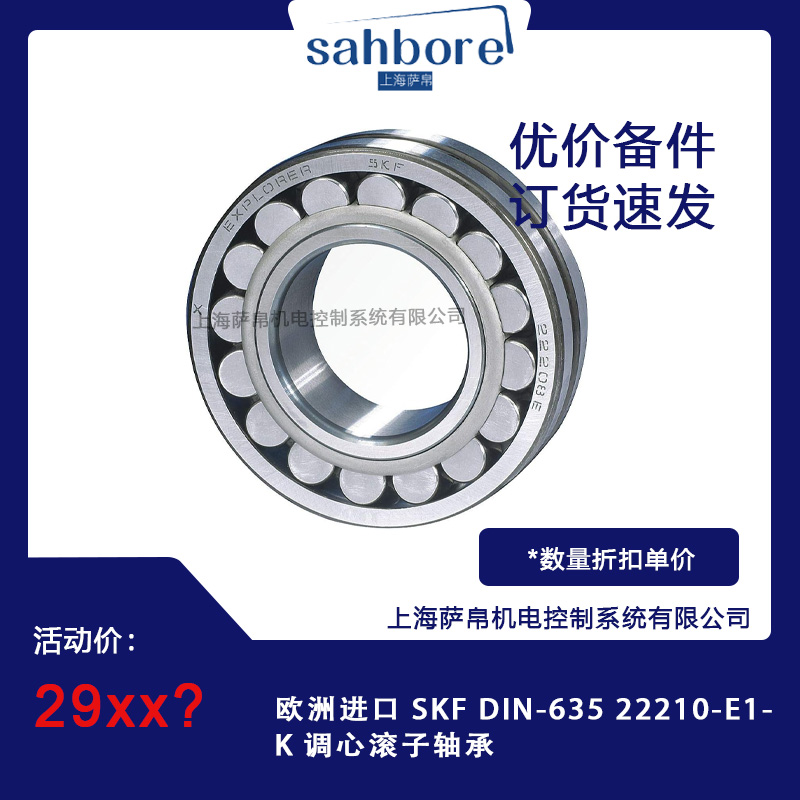

SKF DIN-635 22210-E1-K 是一款符合 DIN 635-2 标准的调心滚子轴承，属于球面滚子轴承类型。其核心设计为 1:12 锥度内孔，可适配紧定套或退卸套，实现快速安装与轴向定位。轴承内径 50mm、外径 90mm、滚道宽度 23mm，采用钢制保持架，结构紧凑且承载能力强，适用于承受径向与双向轴向联合载荷的工业场景。

二、功能特点

1. 自动调心能力

• 球面滚子设计允许轴与外壳间存在 1.5°~2.5° 的偏移角，有效补偿安装误差或轴挠曲变形，避免因不对中导致的额外应力，延长轴承寿命。

2. 高承载性能

• 静态载荷能力达 108kN，动态载荷能力达 104kN，可承受重载与冲击负荷，适用于矿山机械、轧机等高负荷环境。

3. 适应复杂工况

• 耐振动、抗冲击，在振动筛、破碎机等设备中表现稳定；开式结构便于散热，高温工况下温度上升缓慢。

4. 安装便捷性

• 圆柱孔设计支持直接压装，锥孔版本（如 22210-E1-K+AHX310）可搭配紧定套调整轴向位置，适应不同轴径需求。

三、选型指南

1. 根据载荷类型选择

• 纯径向载荷：优先选择标准圆柱孔型号（如 22210-E1）。

• 联合载荷（径向+轴向）：选用锥孔型号（如 22210-E1-K），搭配紧定套实现轴向固定。

2. 根据工况环境选择

• 高温环境（>120℃）：确认轴承材料是否为高温钢（如添加 Mo 元素），或选择带陶瓷涂层的特殊型号。

• 腐蚀性介质：选用不锈钢护套或镀铬处理型号，避免锈蚀。

3. 根据转速需求选择

• 高速工况（nG > 8000 rpm）：优先选择轻量化设计型号，或通过 SKF 轴承选型器计算极限转速是否匹配。

四、技术参数

• 基本尺寸：内径 50mm，外径 90mm，滚道宽度 23mm。

• 载荷能力：静态载荷 108kN，动态载荷 104kN，疲劳极限载荷 14.3kN。

• 转速限制：极限转速 9500 rpm，参考转速 5100 rpm（受润滑与载荷影响）。

• 精度等级：符合 ISO 492-2002 的 P0 级（普通级），高精度需求可定制 P6 级。

• 温度范围：-40℃ 至 +150℃（短期可达 +180℃）。

五、产品尺寸

• 关键安装尺寸：

• 最小内径（da min）：57mm

• 最大外径（Da max）：83mm

• 倒角半径（rmin）：1.1mm

• 安装孔螺纹：M55×2（适配紧定套 AHX310）

• 重量：约 0.608kg（不含紧定套）。

六、应用领域

1. 矿山机械：破碎机、振动筛、输送机滚筒，承受矿石冲击与重载。

2. 冶金工业：轧机工作辊、加热炉传动轴，适应高温与高负荷。

3. 造纸机械：纸机干燥辊、压光机，需高转速与耐腐蚀性。

4. 建筑机械：起重机卷扬机、挖掘机回转支承，应对复杂载荷与振动。

5. 通用工业：风机、压缩机、减速机，替代传统滑动轴承，降低维护成本。

七、总结

SKF DIN-635 22210-E1-K 调心滚子轴承以 自动调心、高承载、适应性强 为核心优势，广泛应用于重工业领域。选型时需重点关注 载荷类型、工况环境与转速需求，例如矿山场景优先选择锥孔型号搭配紧定套，高温环境需确认材料耐温性。其标准化设计（DIN 635-2）与模块化安装方式（支持紧定套、退卸套）进一步提升了设备维护效率，是重载机械传动系统的可靠选择。
