一、产品介绍

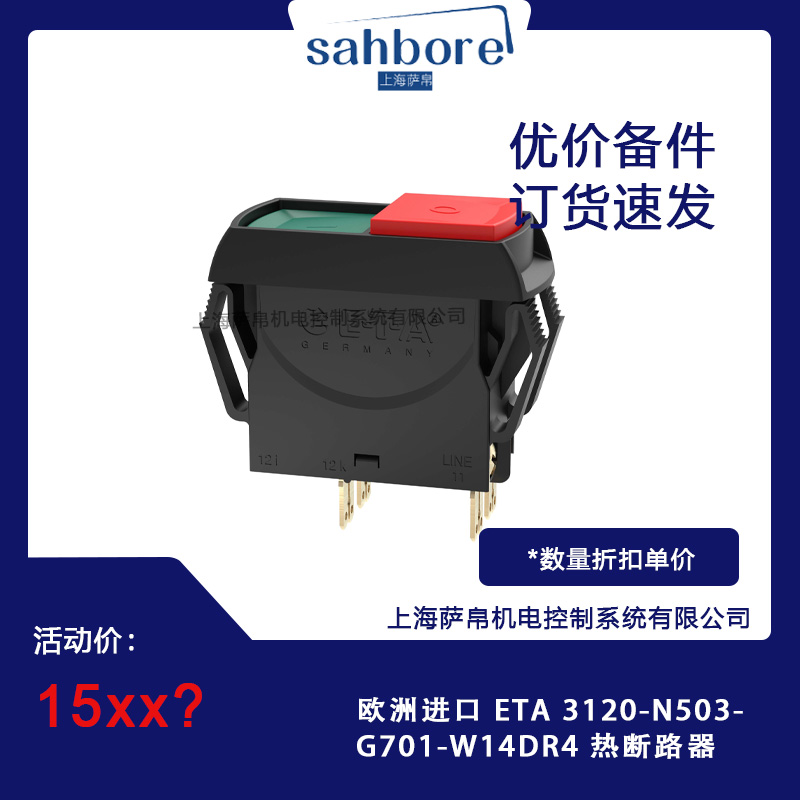

ETA 3120-N503-G7Q1-W14DR4 是德国 ETA 公司推出的高可靠性热式断路器，专为工业设备提供过载保护。该产品采用热双金属脱扣技术，通过电流热效应触发脱扣机构，实现电路的安全断开。其设计符合 IEC/EN 60934 标准，支持单极或双极配置，额定电流范围 0.1-20A（可定制至 30A），额定电压覆盖 AC 240V、DC 50V（AC 415V 需定制）。产品具备模块化设计，可集成 LED 指示灯、防水保护、Push-In 快接端子等可选功能，适用于医疗设备、工业自动化、家用电器等领域。

二、功能特点

1. 过载保护与快速复位

• 热双金属脱扣元件可精准匹配负载热特性，避免误动作，同时支持快速手动复位，提升设备利用率。

• 脱扣后电路安全断开，即使操动器卡滞，自由脱扣装置仍能确保电路保护。

2. 高环境适应性

• 工作温度范围 -30°C 至 +60°C（部分型号支持 -40°C 至 +85°C），适应极端环境。

• 通过 96 小时 5% 盐雾试验（IEC 60068-2-11）和 240 小时 95% 相对湿度试验（IEC 60068-2-78），耐腐蚀性能优异。

3. 抗振动与抗干扰

• 满足 IEC 60068-2-6 标准（8g 振动，57-500Hz），适用于高振动场景（如列车、船舶）。

• 具备优异的 EMC 性能，减少电磁干扰对系统的影响。

4. 模块化与灵活性

• 支持 Push-In 快接端子、欠压释放模块、辅助触点模块等扩展功能，满足多样化需求。

• 提供面板安装或导轨安装方式，适配不同设备结构。

三、选型指南

1. 电流与电压匹配

• 根据负载电流选择额定电流（如 5A、10A、16A），确保不超过断路器最大承载能力。

• 确认额定电压（AC 240V/DC 50V）与系统需求一致，AC 415V 需定制。

2. 极数与安装方式

• 单极适用于单相电路，双极适用于需要同时断开火线和零线的场景。

• 根据设备空间选择面板安装（N5 结构 44.5×22mm）或导轨安装。

3. 环境适应性

• 高湿度或盐雾环境：选择防护等级 IP65/IP66 的防水型号。

• 高振动场景：优先选择抗振动性能优异的型号（满足 IEC 60068-2-6）。

4. 认证与标准

• 确保产品符合目标市场安全法规（如 CE、UL、CQC）。

• 医疗设备需选择符合 IEC/EN 60601 标准的型号。

四、技术参数

• 额定电流：0.1-20A（可定制至 30A）

• 额定电压：AC 240V、DC 50V（AC 415V 需定制）

• 操作区域防护等级：IP40（带防水帽可达 IP65/IP66）

• 介电强度：操作区域 AC 3000V，极间 AC 1500V

• 绝缘电阻：>100MΩ（DC 500V）

• 寿命：30,000-50,000 次通断（载流 1×IN，感性负载）

• 分断能力：Inc >100A（UL 1077）

• 振动与冲击：8g（57-500Hz），30g（11ms）

五、产品尺寸

• 面板安装结构：

• N5 型号：44.5×22mm（长×宽）

• N3 型号：50.5×21.5mm（长×宽）

• 极数：1 极或 2 极

• 接线端子类型：Push-In 快接端子、插片式端子（N7/G7）

六、应用领域

1. 医疗设备：符合 IEC/EN 60601 标准，用于手术台、监护仪等设备的过载保护。

2. 工业自动化：PLC 控制系统、机器人控制器、自动化生产线，确保设备稳定运行。

3. 轨道交通：列车控制柜、信号系统、车门控制，适应高振动和宽温环境。

4. 能源电力：变电站控制柜、风力发电控制器、太阳能逆变器，提供高防护等级和抗电磁干扰能力。

5. 船舶海工：船舶控制系统、海洋平台设备，耐盐雾和腐蚀。

6. 家用电器：空调、冰箱、洗衣机等，提升产品安全性和可靠性。

七、总结

ETA 3120-N503-G7Q1-W14DR4 热断路器凭借其高精度过载保护、模块化设计和优异的环境适应性，成为工业设备安全运行的关键组件。其支持定制化配置（如电流、电压、防护等级），可广泛适配医疗、轨道交通、能源电力等领域。选型时需重点关注负载电流、电压、安装方式及环境条件，确保产品性能与系统需求匹配。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
