一、产品介绍

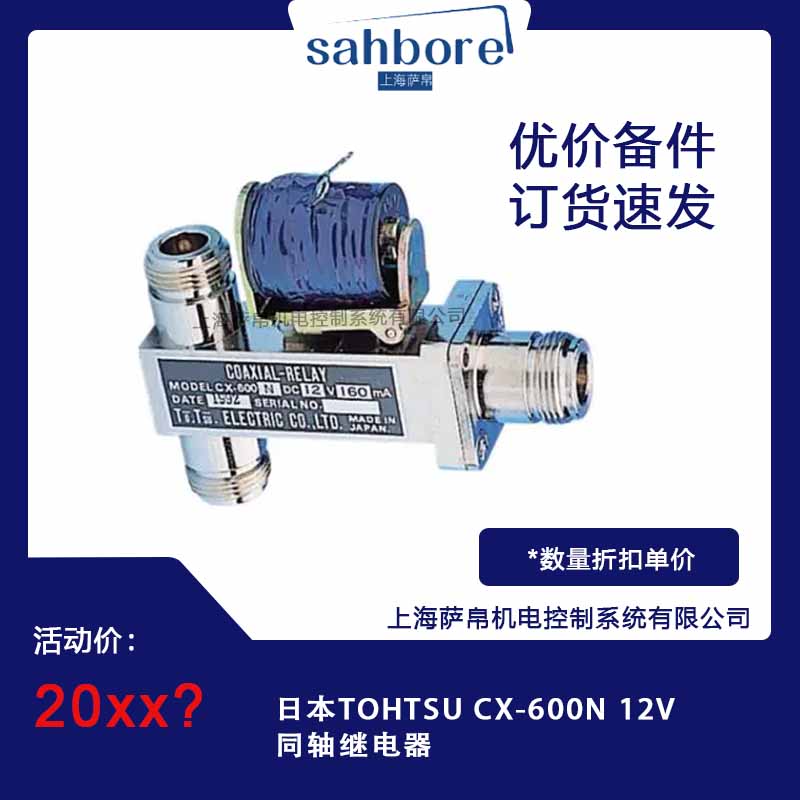

TOHTSU CX-600N 12V同轴继电器是日本东京通商（TOHTSU）公司专为高频及射频（RF）信号设计的高性能电子控制元件。其核心功能是通过电磁原理实现12V直流电路中高频信号的精准切换与稳定传输。该继电器采用同轴结构设计，集成电磁线圈、衔铁、触点系统及阻燃绝缘外壳，具备高频响应、低插入损耗、高隔离度等特性，适用于无线通信、广播电视、测试测量及工业自动化等领域。
二、功能特点
- 高频性能卓越
- 支持高达2000MHz的频率范围，满足射频通信、卫星接收等高频场景需求。
- 毫秒级响应时间（动作时间≤15ms，释放时间≤10ms），确保信号快速切换无延迟。
- 低损耗与高隔离
- 插入损耗极低，减少信号衰减，保持传输功率水平。
- 非导通状态下提供高隔离度（≥60dB），有效隔离不同通路信号，避免串扰。
- 稳定可靠的结构设计
- 同轴结构屏蔽外界电磁干扰，同时降低自身辐射对周边电路的影响。
- 触点采用银合金材质，耐磨性强，支持≥10万次电气寿命（额定负载下）及≥100万次机械寿命。
- 宽电压与温度适应性
- 额定电压12V DC，工作电压范围9V DC-16.5V DC，适应不同电源环境。
- 工作温度范围-25℃至+70℃（部分型号支持-40℃至+115℃），适应恶劣环境。
- 灵活的连接方式
- 触点形式为单刀双掷（SPDT），支持常开、常闭或转换型控制逻辑。
- 配备N型母头连接器或标准引脚（间距2.54mm），适配高频电缆与电路板插件安装。
三、选型指南
- 电压匹配
- 确认控制电路供电电压为12V DC，避免电压波动超出±10%范围（即9V-16.5V），防止线圈过热或动作异常。
- 负载参数校核
- 触点额定电流1A（直流阻性负载），额定电压30V DC/250V AC，需确保被控电路负载不超过此范围。
- 若用于射频信号，需验证继电器频率范围（如2000MHz）是否覆盖应用需求。
- 安装与环境适配
- 外形尺寸约25mm（长）×12mm（宽）×18mm（高），需确认设备内部空间是否兼容。
- 安装方式为螺丝固定（2个螺钉）或电路板插件，需匹配设备结构。
- 工作环境湿度≤85% RH（无凝结），振动频率≤10Hz时振幅≤0.5mm，若用于恶劣环境需选择增强型型号。
- 接口与连接器
- 根据高频电缆类型选择N型母头或标准引脚接口，确保信号传输稳定性。
四、技术参数
- 额定电压：12V DC
- 工作电压范围：9V DC-16.5V DC
- 线圈电阻：约75Ω±10%（20°C下）
- 线圈功耗：约0.72W（12V DC时）
- 触点形式：单刀双掷（SPDT）
- 触点额定电流：1A（直流阻性负载）
- 触点额定电压：30V DC/250V AC
- 动作时间：≤15ms
- 释放时间：≤10ms
- 绝缘电阻：≥100MΩ（500V DC，线圈与触点间）
- 耐电压：线圈与触点间≥1.5kV AC（1分钟）
- 机械寿命：≥100万次
- 电气寿命：≥10万次（额定负载下）
- 工作温度范围：-25℃至+70℃（部分型号-40℃至+115℃）
- 重量：约230克
五、产品尺寸
- 外形尺寸：约25mm（长）×12mm（宽）×18mm（高，不含引脚）
- 引脚间距：标准2.54mm，适配电路板插件安装
- 同轴接口直径：约6mm（N型母头连接器）
- 安装孔位：2个螺钉固定孔，间距需根据设备结构确认
六、应用领域
- 通信系统
- 无线通信基站：用于射频模块信号切换，如信道选择、天线馈电控制。
- 卫星通信：实现高频信号的稳定传输与路径切换。
- 广播电视系统
- 广播电台/电视台：切换音频、视频信号路径，确保节目连续性。
- 发射机主备切换：快速隔离故障设备，保障信号不间断。
- 测试测量仪器
- 射频测试仪：模拟高频信号切换，验证设备性能。
- 网络分析仪：切换测试路径，提高测量效率。
- 工业自动化
- 自动化生产线：控制高频电磁阀、传感器等设备的信号通断。
- 机器人控制：实现精确的位置反馈与动作触发。
- 安防设备
- 报警系统：触发信号传输切换，确保报警信息准确传递。
七、总结
TOHTSU CX-600N 12V同轴继电器以高频性能、低损耗、高隔离度为核心优势，成为高频信号传输与控制领域的优选方案。其同轴结构设计有效屏蔽电磁干扰，银合金触点与精密制造工艺确保长期稳定性，宽电压/温度范围适应复杂工况。选型时需重点验证电压匹配、负载参数及安装环境，以确保性能与工况兼容。该继电器已广泛应用于通信、广播、测试测量及工业自动化等领域，为高频信号的精准切换与稳定传输提供可靠保障。
对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
