一、产品介绍

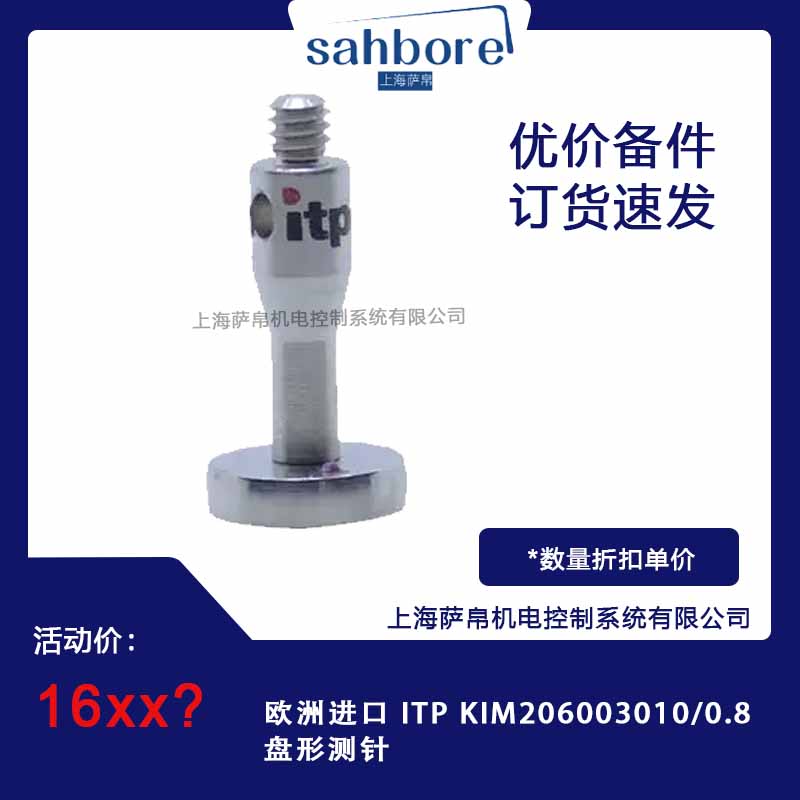

ITP KIM206003010/0.8 是德国ITP公司推出的高精度盘形测针，专为三坐标测量机（CMM）设计。其核心结构为圆盘形测头，通过M5螺纹接口与测量设备连接，适用于大孔径、槽宽或平面尺寸的精密测量。该测针采用不锈钢或陶瓷材质，具备耐磨、抗腐蚀特性，能够适应复杂工业环境下的高精度测量需求。

二、功能特点

1. 高精度测量

• 圆盘形测头设计减少边缘效应影响，提升测量稳定性，适用于公差≥±0.03mm的场景。

• 测球与测杆的精密组装工艺确保位移信号传递的准确性，满足高精度测量需求。

2. 耐磨耐用

• 不锈钢盘面经硬化处理，陶瓷材质可选（需定制），适应不同硬度工件的测量需求。

• 测杆采用硬质合金或碳纤维材料，增强抗变形能力，延长使用寿命。

3. 兼容性强

• M5螺纹接口兼容主流测量设备，安装便捷且连接稳固。

• 支持与Renishaw、Zeiss等品牌探测器集成，提升测量系统的通用性。

4. 灵活测量

• 100mm直径盘面适用于大孔径或宽槽测量，减少多点测量误差。

• 7mm厚度设计增强测针刚性，降低测量时的形变误差。

三、选型指南

1. 根据测量范围选择盘面直径

• 100mm盘面适用于80-120mm测量范围，确保覆盖被测工件的关键尺寸。

2. 根据工件材质选择盘面材质

• 测量普通金属件时，优先选择不锈钢材质，兼顾成本与耐磨性。

• 测量高硬度或腐蚀性材料（如钛合金、陶瓷）时，推荐定制陶瓷材质盘面。

3. 根据设备接口选择螺纹规格

• 确认测量设备接口为M5螺纹，安装深度需≥10mm以确保连接强度。

4. 根据精度需求选择型号

• 标准型号适用于公差≥±0.03mm的场景，精密测量需咨询厂家定制更高精度版本。

四、技术参数

• 类型：盘形测针（Scheibentaster Typ M）

• 盘面直径（DK）：100.00mm

• 盘面厚度（B）：7.00mm

• 接口规格：M5 × 0.8mm螺纹

• 整体长度（L）：21.00mm

• 材质：不锈钢（1.4305）、陶瓷（可选）

• 重量：约47.50g

• 适用温度范围：15-35°C

• 外形尺寸：直径100.00mm × 厚度7.00mm，螺纹段长度10.00mm

• 安装尺寸：M5螺纹有效旋入深度≥8.00mm，建议使用扭矩1.2-1.5N·m拧紧

五、产品尺寸

ITP KIM206003010/0.8 盘形测针的外形尺寸为直径100.00mm × 厚度7.00mm，螺纹段长度10.00mm。其紧凑设计便于在有限空间内安装，同时100mm的大直径盘面能够覆盖更大测量范围，减少测量点数，提升效率。

六、应用领域

1. 机械加工

• 大型零部件孔径测量，如风电设备法兰孔、工程机械箱体孔。

• 轴类、盘类零件的形位公差检测，确保加工精度符合设计要求。

2. 模具制造

• 注塑模具型腔宽度检测，验证模具尺寸是否符合生产标准。

• 压铸模具分型面尺寸验证，防止模具磨损导致的尺寸偏差。

3. 钣金加工

• 大型板材冲孔、槽宽的批量质量检测，确保产品一致性。

4. 航空航天

• 飞机结构件大尺寸孔位精度控制，如机身连接孔测量。

• 发动机叶片、叶轮等关键零部件的形位公差检测，满足高精度制造需求。

七、总结

ITP KIM206003010/0.8 盘形测针凭借其高精度、耐磨耐用和兼容性强的特点，成为工业测量领域的重要工具。其100mm大直径盘面设计显著提升测量效率，不锈钢与陶瓷材质选项满足不同工件的测量需求。

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
