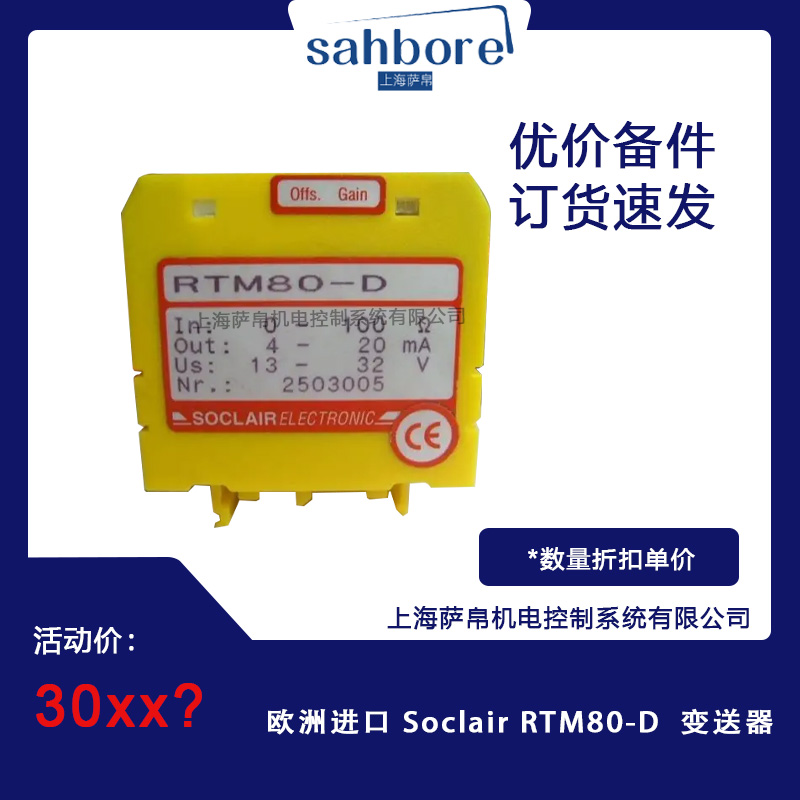

Soclair RTM80-D 是一款由瑞士 Soclair Electronic 公司生产的变送器，广泛应用于工业自动化、能源管理和医疗设备等领域。该产品以其高精度、可靠性和耐用性著称，能够满足客户在不同应用场景下的多样化需求。

一、产品介绍

Soclair RTM80-D 是一款多功能变送器，适用于多种传感器输入，包括 Pt-100 热电阻传感器等。它能够将输入信号转换为标准化的输出信号（如 0-10V 或 4-20mA），并提供频率输出（最大 20kHz）。该变送器支持 DIN 导轨安装，尺寸为 55×60×23mm，便于集成到各种工业控制系统中

二、功能特点

• 高精度：Soclair RTM80-D 提供 ±0.5℃ 的温度精度和 ±3%RH 的湿度精度，适用于高精度测量需求。

• 抗干扰能力强：采用专用的 EMC 抗干扰器件，能够有效应对现场的强电磁干扰，确保测量的稳定性和可靠性。

• 宽电压范围：支持 10-30VDC 的宽电压范围供电，适用于远距离集中供电环境。

• 灵活的输出选项：支持电压输出（V）和电流输出（4-20mA），并可选择频率输出（最大 20kHz），满足不同应用需求。

• 可编程设置：对于可编程版本，用户可以通过 DIL 开关设置零点、测量跨度、电桥电源和输出参数，实现精确控制。

• 继电器输出：提供 4 个逻辑输出继电器，支持上限、下限、窗口比较器和位置控制器等多种操作模式，适用于复杂的控制逻辑。

• 显示功能：配备 7 段码红色 LED 显示屏，字高 7mm，便于直观读取测量数据。

• 防护等级：具备 IP54 防护等级，适用于恶劣环境下的工业应用。

三、选型指南

在选择 Soclair RTM80-D 时，需要考虑以下参数：

• 模块类型：根据应用需求选择电压输出（V）或电流输出（4-20mA）模块。

• 精度等级：提供 A、C 或 D 精度等级，用户可根据实际需求选择。

• 输入范围：支持多种输入范围，包括 °C、K 或 mV，适用于不同类型的传感器。

• 输出范围：可选择 0-10V、4-20mA 或频率输出，满足不同系统的接口要求。

• 电源电压：支持 24VDC（标准）、15V 或 ±15V，可根据需求选择。

• 桥接电源：标准桥接电源为 10V，用户可根据需要调整。

• 可编程设置：对于可编程模块，只需指定模块类型和精度等级，即可实现精确控制。

四、技术参数

• 输入阻抗：0-20mA、0-400mV 和 0-10V 分别对应 90/105Ω、100MΩ 和 250KΩ。

• 开关阀值：使用 12 圈电位器可调，最大温漂为 200ppm/K。

• 动态响应：最大响应时间为 50ms，延时调整范围为 0.04-1s。

• 继电器输出：最大开关电压 250/220VAC/DC，最大触点电流/开关电流 2A，最大开关容量 24/60W/VA。

• 电源部分：最大电流 80mA，最小/最大电源电压 20/30VDC。

• 工作温度：-10 至 +50℃，储存温度范围为 -20 至 +70℃。

• 外形尺寸：55×60×23mm（导轨型）


五、产品尺寸

Soclair RTM80-D 采用 DIN 导轨安装方式，尺寸为 55×60×23mm，便于安装和维护。其紧凑的设计使其能够轻松集成到各种工业控制系统中，无需额外的空间占用。

六、应用领域

Soclair RTM80-D 广泛应用于多个行业，包括：

• 发电：用于发电厂的温度、压力和流量监测。

• 化工：用于化工厂的工艺参数监测和控制。

• 冶炼：用于高温环境下的温度监测。

• 食品：用于食品加工过程中的温度和湿度控制。

• 石油：用于石油开采和炼化过程中的压力和温度监测。

• 供热：用于集中供热系统的温度和流量控制。

• 轻工：用于轻工业生产线的温度和湿度监测。

• 纺织：用于纺织机械的温度和湿度控制。

七、总结

Soclair RTM80-D 是一款高性能、多功能的变送器，适用于广泛的工业应用。其高精度、抗干扰能力强、灵活的输出选项和可编程设置使其成为工业自动化领域的理想选择。无论是用于温度、压力还是其他物理量的测量，Soclair RTM80-D 都能提供可靠、稳定的性能，满足不同应用场景的需求。
