OHTSU CX-540-D同轴继电器是一款专为高频信号切换设计的高性能产品，广泛应用于通信、广播、测试测量和工业自动化等领域。以下是对其产品介绍、功能特点、选型指南、技术参数、产品尺寸、应用领域和总结的详细分析。

一、产品介绍

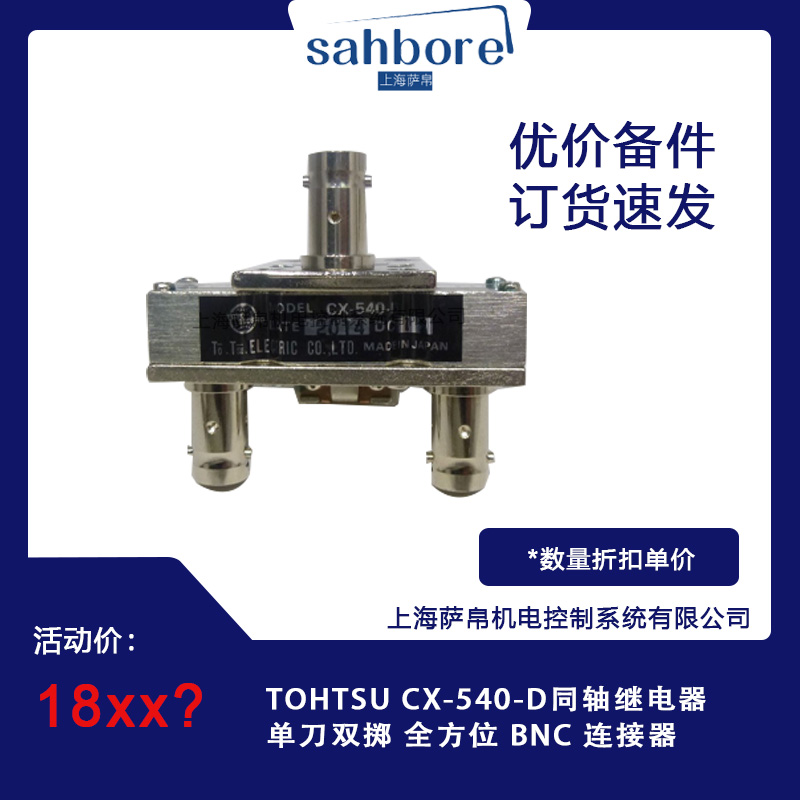

TOHTSU CX-540-D是一款单刀双掷（SPDT）同轴继电器，配备3个BNC母头连接器，适用于高频信号的切换和传输。该产品具有高电气性能和机械稳定性，适用于需要精确控制和信号切换的复杂电路环境。其设计紧凑，便于安装和维护，广泛应用于通信基站、广播电台、测试仪器和工业控制系统中

二、功能特点

1. 高频信号切换：采用SPDT触点结构，能够快速切换信号路径，确保信号的稳定传输。

2. 低插入损耗：在高频信号传输过程中，插入损耗较低，确保信号的完整性和质量。

3. 高隔离性能：具备良好的信号隔离能力，有效防止信号串扰，适用于多信号同时传输的复杂电路环境。

4. 快速响应：电磁驱动机构设计精巧，响应时间短，能够快速实现信号切换，满足对信号实时控制要求较高的应用场景。

5. 宽温工作范围：支持-55°C至+50°C的宽温工作范围，适应各种极端环境条件。

6. 耐用性：预期寿命高达1,000,000操作分钟，确保长期稳定运行。

三、选型指南

1. 信号参数匹配：

• 频率范围：明确实际应用中信号的频率范围，确保继电器的工作频率能够覆盖该范围。

• 信号强度：根据信号的功率大小，确认继电器的承受能力，防止因过载损坏。

2. 电气参数要求：

• 工作电压：该继电器工作电压为直流24V或12V，若系统电压与之不符，需选择适配电压的型号或搭配电源转换装置。

• 触点容量：根据控制电路的电流、电压大小，选择触点容量合适的继电器，确保触点能够安全承载电路中的电流。

四、技术参数

• 型号：CX-540-D

• 额定电压：24V DC（标称值），实际使用范围通常在20Vdc至28Vdc之间

• 触点类型：SPDT（单刀双掷）

• 连接器：3个BNC母头连接器

• 线圈电阻：在20°C时约为150欧姆±10%

• 切换时间：拉入时间约20毫秒，退出时间约15毫秒

• 预期寿命：高达1,000,000操作分钟

• 工作温度：-55°C至+50°C

• 重量：约230克

五、应用领域

1. 通信系统：在通信基站、中继站等场合中，用于实现高频信号的切换和传输，提高通信系统的灵活性和可靠性。

2. 广播系统：在广播电台、电视台等场合中，用于音频或视频信号的切换和分配，确保广播信号的连续性和稳定性。

3. 测试测量：在测试仪器和设备中，作为信号切换的关键部件，用于模拟和切换高频信号源，进行信号测试和校准。

4. 工业自动化：在工业控制系统中，用于高频信号的切换和控制，提高系统的稳定性和可靠性。

六、总结

TOHTSU CX-540-D同轴继电器是一款性能卓越、稳定可靠的高频信号切换产品。其配备的3x BNC连接器确保了高频信号的高质量传输，广泛应用于通信设备、广播系统、测试测量设备和工业自动化控制等领域。无论是通信系统、广播电视还是测试测量和自动化控制领域，CX-540-D同轴继电器都是构建高效、稳定系统的理想选择

对于需要进一步了解或采购相关产品的用户，建议联系上海萨帛机电控制系统有限公司info@sahbore.com，以获取详细的技术规格和专业的客户支持
