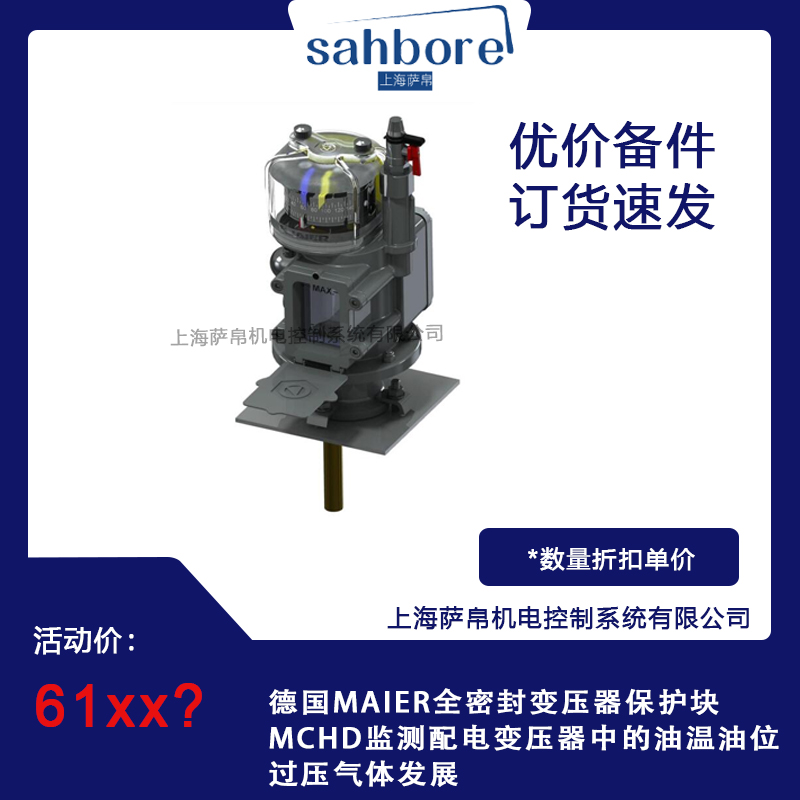

德国MAIER MCHD变压器保护块是一款专为油浸式变压器设计的高性能、多功能综合保护装置，集成了油温、油位、超压和气体逸出等多种监测功能，为变压器的安全运行提供了全面保障。以下从产品介绍、功能特点、选型指南、技术参数、产品尺寸、应用领域等方面进行详细介绍。

一、产品介绍

德国MAIER MCHD变压器保护块（型号MCHD）由德国MAIER公司研发，是一款高度集成的变压器保护设备，符合EN 50216-3等国际标准，适用于室内和室外各种环境下的配电变压器和扼流线圈。该产品采用高品质材料和先进制造工艺，确保在恶劣环境下仍能稳定可靠地工作

二、功能特点

1. 油温监测
   MCHD保护块内置双金属温度计，能够准确测量并显示变压器油温，测量范围覆盖0°C至140°C。用户可根据实际需求设定报警和跳闸温度阈值，确保在油温异常时能够及时响应

2. 油位监测
   通过浮子式油位传感器和带触点的磁性开关，实时监测油位变化。当油位下降超过设定值时，会触发报警信号，提醒操作人员及时补充油液。油位情况也可通过视镜直接观察，便于日常巡检和维护

3. 气体逸出监测
   内置气体监测装置，通过检测变压器内部积聚的气体来判断是否存在故障。一旦检测到气体积聚超过设定值，继电器将立即发出报警信号，以便用户及时采取措施进行处理。气体逸出情况也可通过观察镜进行目视检查

4. 超压保护
   配备氟橡胶薄膜压力传感器，能够实时监测变压器内部压力变化。当发生超压时，薄膜会及时响应并关闭变压器，防止因内部压力过高而导致的损坏。设置值范围在10至50kPa之间，步长为5kPa，可根据实际需要进行调整

5. 智能化管理
   该产品具备智能化的监测功能，能够实时监测变压器的各项参数，并根据监测结果自动调整保护策略。这种智能化的监测方式不仅提高了保护的准确性，还降低了用户的维护成本

6. 高可靠性与易维护性
   产品采用高品质材料和先进制造工艺，确保在恶劣环境下仍能稳定可靠地工作。开关元件与油路分离设计，防止紫外线影响和电缆套管引起的泄漏，便于日常维护和检修

三、选型指南

在选择MCHD保护块时，需根据以下因素进行选型：

• 变压器容量：不同容量的变压器对保护装置的要求不同，需根据实际容量选择合适的型号。

• 环境条件：考虑安装环境的温度、湿度、振动等因素，选择适合的防护等级（如IP66）。

• 监测精度：根据监测需求选择合适的传感器精度和响应时间。

• 通信方式：部分型号支持远程监控和通信，可根据需求选择是否具备该功能。

• 安装方式：根据安装位置和空间选择合适的安装方式，如壁挂式或嵌入式安装

四、技术参数

• 测量范围：油温0°C至140°C，油位0至170cm³，压力10至50kPa。

• 报警/跳闸温度：20°C至120°C，可调。

• 报警/跳闸压力：10至50kPa，步长5kPa。

• 防护等级：IP66，适用于户外和室内环境。

• 通信接口：支持通用仪器接口，便于更新升级。

• 电源电压：通常为220V AC，50Hz。

• 功耗：低功耗设计，适用于长时间运行

五、产品尺寸

• 外壳尺寸：具体尺寸根据型号不同而有所差异，通常为标准工业尺寸，便于安装和维护。

• 安装方式：支持壁挂式、嵌入式等多种安装方式，适应不同安装环境。

• 重量：轻量化设计，便于运输和安装

六、应用领域

MCHD保护块广泛应用于以下领域：

• 电力系统：用于配电变压器、扼流线圈等设备的保护，确保电力系统的安全稳定运行。

• 石油工业：用于油浸式变压器的保护，防止因局部放电、过热等导致的故障。

• 化工行业：用于化工设备中的变压器保护，确保设备在复杂工况下的安全运行。

• 建筑与基础设施：用于建筑工地、车站、码头、矿山等临时供电场所的配电变压器保护

七、总结

德国MAIER MCHD变压器保护块是一款功能全面、性能优越的变压器保护装置，集成了油温、油位、超压和气体逸出等多种监测功能，为变压器的安全运行提供了全面保障。其高可靠性、智能化监测和易于安装维护的特点，使其在电力、石油、化工等多个领域得到了广泛应用。该产品不仅能够有效预防并减少因变压器故障导致的损失和事故，还为电力系统的安全稳定运行提供了有力支持[
