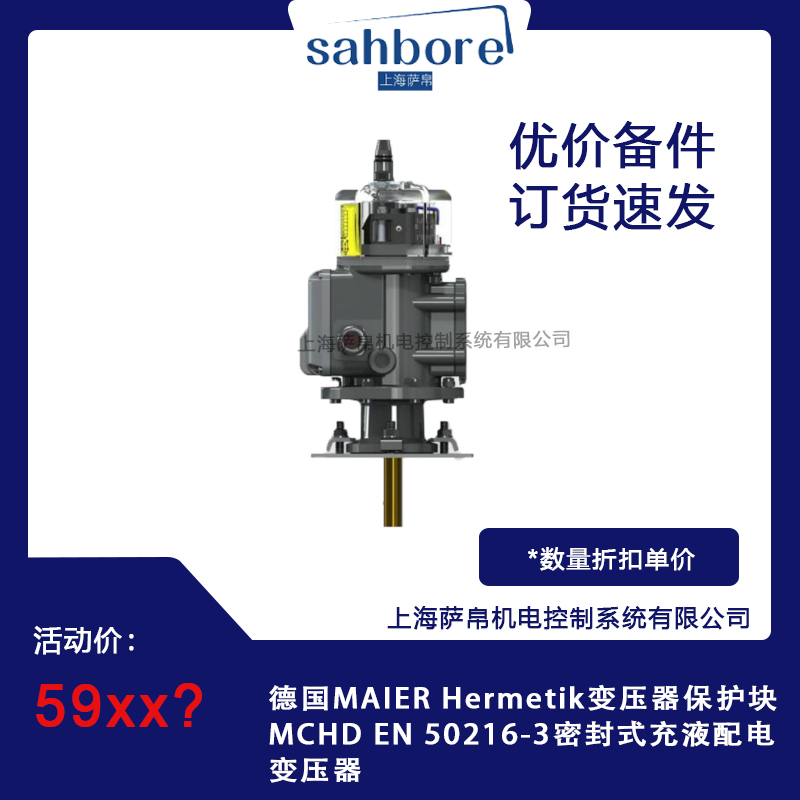

德国MAIER Hermetik变压器保护块MCHD EN 50216-3密封式充液配电变压器是一种专为油浸式变压器设计的高性能保护设备，集成了多种非电量监测功能，以确保变压器在各种工况下的安全稳定运行。该产品符合EN 50216-3等国际标准，适用于室内和室外环境下的配电变压器和扼流线圈

一、产品介绍

MCHD密封式变压器保护继电器是德国MAIER公司推出的一款综合保护设备，专为油浸式变压器设计。它通过集成油温、油位、超压和气体形成等多重监测功能，为变压器提供全方位的安全保障。该产品不仅具备高度集成的设计，还具有高可靠性、智能化监测和易于安装维护的特点

二、功能特点

1. 油位监测：通过浮子式油位计和磁簧开关的切换，实时监测变压器油位的变化。当油位低于设定值时，继电器将发出报警信号，提示用户及时补充变压器油，以防止因油位过低而导致的散热不良或绝缘性能下降

2. 气体逸出监测：内置气体监测装置，通过检测变压器内部积聚的气体来判断是否存在故障。一旦检测到气体积聚超过设定值，继电器将立即发出报警信号，以便用户及时采取措施进行处理

3. 温度监测：配备双金属温度计，实时监测油温，并将温度转移至温标显示。具有可调节限位开关（调节范围20°C - 120°C）以及可复位跟踪指针，确保对变压器温度的精确控制

4. 超压保护：当变压器内部出现缺陷时，会产生压力波。Viton膜检测到上升的气体并关闭变压器，以防止超压造成的损坏。设置值范围为10 - 50 kPa，步长为5 kPa，可根据实际需求进行调整

三、选型指南

在选择MCHD密封式变压器保护继电器时，用户应考虑以下因素：

• 应用场景：根据变压器的安装环境（室内或室外）选择合适的型号。

• 监测需求：根据需要监测的参数（油位、温度、气体、压力等）选择相应的功能模块。

• 安装条件：考虑安装空间和维护便利性，选择结构紧凑、易于安装和维护的型号

四、技术参数

• 油位监测范围：根据实际需求设定，通常为0 - 100%。

• 温度监测范围：-80°C至+500°C

• 超压保护范围：10 - 50 kPa，步长为5 kPa

• 气体监测灵敏度：能够检测到微小的气体积聚，确保及时报警

五、应用领域

MCHD密封式变压器保护继电器广泛应用于电力、石油、化工等领域，特别是在需要高效、可靠变压器保护解决方案的场合。它特别适用于变电站、发电厂、工业生产线等环境中，为电力系统的安全稳定运行提供有力支持

六、总结

德国MAIER MCHD密封式变压器保护继电器是一款功能全面、性能优越的保护设备。它通过实时监测油位、气体逸出、温度和压力等非电量参数，为变压器提供全面的安全保障。同时，其高可靠性、智能化监测和易于安装维护的特点，使得该继电器在电力行业中具有广泛的应用前景
