DMCR变压器综合保护装置是由法国IDEF SYSTEMES公司设计和制造的一种专为油浸式配电变压器设计的保护继电器。该装置集成了多种安全功能，为变压器的安全运行提供了全面的保障。以下将从产品介绍、功能特点、选型指南、技术参数、产品尺寸、应用领域等方面进行详细介绍。

一、产品介绍

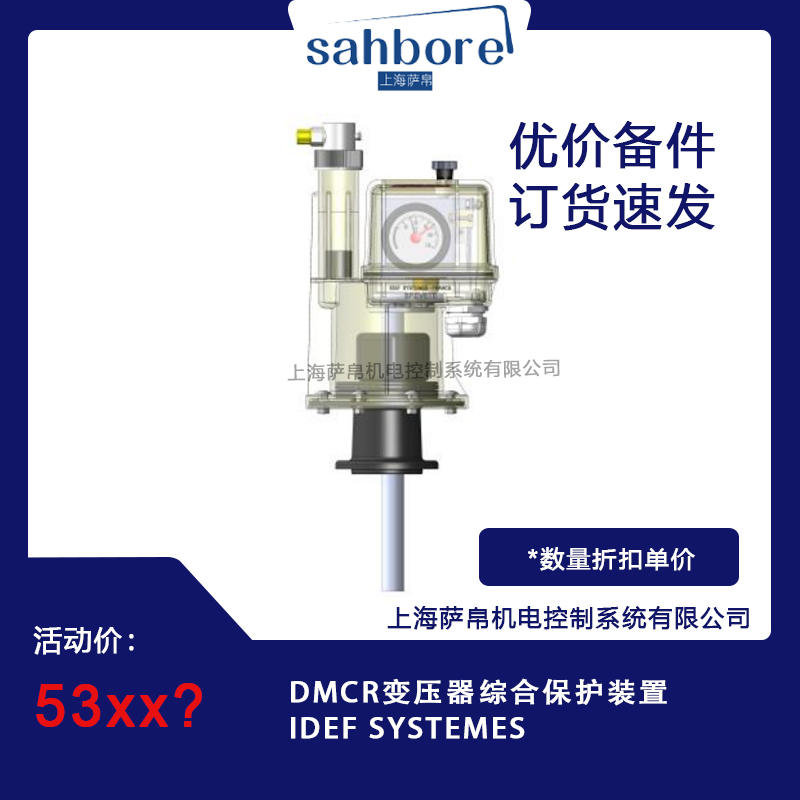

DMCR 3.0是IDEF SYSTEMES公司推出的第三代综合保护继电器，专为满载或密封充油配电变压器设计。该继电器根据IEC 60076-22-1 / EN 50216-3标准设计和制造，具有高防护等级和集成化设计，适用于各种需要高可靠性和高安全性的场景。DMCR 3.0不仅能够提供实时监测和保护功能，还具备远程监控和数据分析的能力，是保障变压器安全运行的重要设备之一

二、功能特点

DMCR 3.0具有多种功能特点，使其成为变压器保护领域的理想选择：

1. 集成化设计：将多种监测和保护功能整合到一个单一、紧凑和坚固的设备中，既节省了安装空间，又提高了设备的可靠性和稳定性

2. 高防护等级：设计和制造符合IEC标准，具有IK 10（冲击阻力）和IP 56（防尘防水）的防护等级，能够在恶劣环境下正常工作

3. 易维护性：提供完整的固定套件和便捷的维护接口，如顶部的油采样系统，使得安装和维护过程更加方便快捷

4. 多重保护功能：除了压力监测外，DMCR 3.0还集成了温度、油位和气体监测等多种安全功能，为变压器提供全面的保护

5. 360°介电液位可见性：DMCR 3.0的外壳是透明的储液器，设计成可以360°看到油位，便于直观监测

6. 集成磁保护：触发介电液位触点的磁铁是环形的，可保护簧片开关免受外部磁场的影响，提高了设备的稳定性和可靠性

三、选型指南

在选择DMCR 3.0时，用户可以根据以下因素进行选型：

1. 应用场景：DMCR 3.0适用于各种油浸式配电变压器，特别是在需要高可靠性和高安全性保障的场景中，如电力站、工厂、数据中心等

2. 电源输入：DMCR 3.0支持24-220VDC/25W和230VAC/60W的电源输入

3. 定制选项：根据客户需求，IDEF SYSTEMES可以为DMCR继电器提供多种不同的选项，以适应具体的应用场景

四、技术参数

DMCR 3.0的技术参数如下：

1. 电源输入：24-220VDC/25W 或 230VAC/60W

2. 防护等级：IK 10 和 IP 56

3. 温度范围：出厂时根据客户规格在30°C至120°C范围内设

4. 压力范围：可设置为0.1-0.5bar，可根据实际需求进行调整

5. 油位检测：当油位下降超过170cm³时，会触发带触点的磁性开关，发出警报或执行跳闸操作

五、应用领域

DMCR 3.0广泛应用于以下领域：

1. 电力站：为电力站的变压器提供安全保护

2. 工厂：为工厂的变压器提供安全保护

3. 数据中心：为数据中心的变压器提供安全保护

4. 其他工业领域：如矿山、化工、医疗等需要高可靠性和高安全性的场景

六、总结

DMCR 3.0变压器综合保护装置是由法国IDEF SYSTEMES公司设计和制造的一种专为油浸式配电变压器设计的保护继电器。该装置集成了多种安全功能，为变压器的安全运行提供了全面的保障。其集成化设计、高防护等级、易维护性、多重保护功能、360°介电液位可见性、集成磁保护等优点，使其成为变压器保护领域的理想选择。DMCR 3.0适用于各种需要高可靠性和高安全性的场景，如电力站、工厂、数据中心等。其紧凑的设计和坚固的结构也便于在有限的空间内进行安装和部署
