IDEF SYSTEMES DMCR 3.0油浸变压器保护仪是一种专为油浸式配电变压器设计的先进保护继电器，集成了多种安全监测与控制功能，为变压器的安全运行提供全面保障。以下从产品介绍、功能特点、选型指南、技术参数、产品尺寸、应用领域和总结等方面进行详细介绍。

一、产品介绍

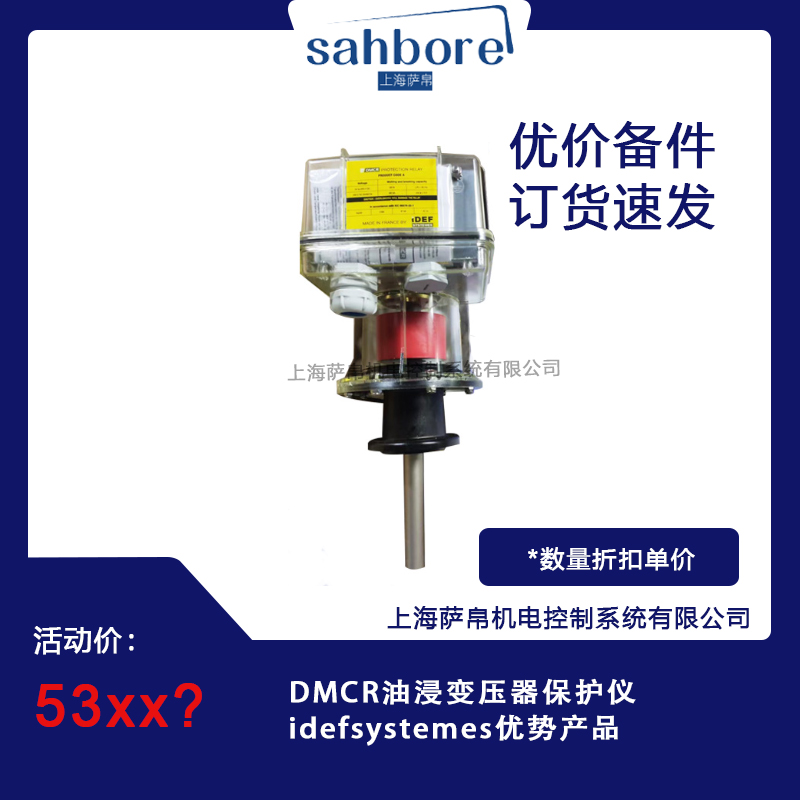

IDEF SYSTEMES DMCR 3.0是一款专为全密封充油配电变压器设计的保护继电器，由法国IDEF SYSTEMES公司根据EN 50216-3标准制造。该产品将四种不同的安全功能（温度监测、压力监测、油位监测和气体监测）集成到一个紧凑、坚固的设备中，适用于各种油浸式配电变压器，特别是在需要高可靠性和高安全性保障的场景中，如电力站、工厂、数据中心等

二、功能特点

1. 温度监测
   配备两个可调节的温度开关，用于监测变压器的油温。报警和跳闸的温度节点阈值可设置为30℃-120℃，满足不同的保护需求

2. 压力监测
   包含一个带有转换节点的可调压力开关，用于检测变压器油箱内的压力变化。压力范围可设置为0.1-0.5bar，可根据实际需求进行调整

3. 油位监测
   当油位下降超过设定的阈值（如170cm³）时，会触发带触点的磁性开关，发出警报或执行跳闸操作

4. 气体监测
   通过内部的小浮子实现油位和气体的监测，提供360°可视性，便于及时发现异常情况

5. 集成化设计
   采用集成化设计，将多种功能整合在一个单一、紧凑和坚固的设备中，不仅节省了安装空间，还提高了设备的可靠性和稳定性

6. 高防护等级
   符合IEC 60529标准的IP56防护等级和IEC 62262标准的IK10冲击抵抗力，能在恶劣的环境中稳定运行

7. 通信功能
   支持基于RS485的Modbus RTU通信协议，实现远程监控和数据分析，提高运维效率

8. 数据记录与预处理
   内置先进的数据记录和预处理系统，能够实时、准确地记录变压器运行过程中的各项关键参数，包括但不限于温度、压力、油位以及气体等

三、选型指南

在选择IDEF SYSTEMES DMCR 3.0时，用户应根据以下因素进行选型：

• 变压器类型：确认变压器是否为全密封充油配电变压器。

• 安装环境：考虑安装环境的温度、湿度、振动等因素，选择合适的防护等级。

• 监测需求：根据实际需求选择温度、压力、油位和气体监测功能。

• 通信要求：如果需要远程监控，应选择支持Modbus RTU协议的型号。

• 定制选项：根据客户需求，可以选择不同的定制选项，如PT100温度传感器、适用于扩展容器的法兰等

四、技术参数

1. 电源输入：支持24-220VDC/25W和230VAC/60W的电源输入

2. 防护等级：符合IEC 60529标准的IP56防护等级和IEC 62262标准的IK10冲击抵抗力

3. 通信协议：支持基于RS485的Modbus RTU通信协议

4. 温度监测范围：30℃-120℃

5. 压力监测范围：0.1-0.5bar（即100-500mbar）

6. 油位监测阈值：170cm³

五、应用领域

IDEF SYSTEMES DMCR 3.0适用于各种油浸式配电变压器，特别是在需要高可靠性和高安全性保障的场景中，如：

• 电力站：用于电力站中的变压器保护。

• 工厂：用于工厂中的配电变压器保护。

• 数据中心：用于数据中心中的变压器保护。

• 工业生产线：用于工业生产线中的变压器保护

六、总结

IDEF SYSTEMES DMCR 3.0油浸变压器保护仪是一款功能强大、性能优异的保护继电器，集成了多种安全监测与控制功能，为变压器的安全运行提供了全面保障。其高集成化设计、高防护等级和远程监控能力，使其成为变压器保护领域的理想选择。无论是从技术参数、功能特点还是应用领域来看，DMCR 3.0都表现出色，是保障变压器安全运行的重要设备之一
