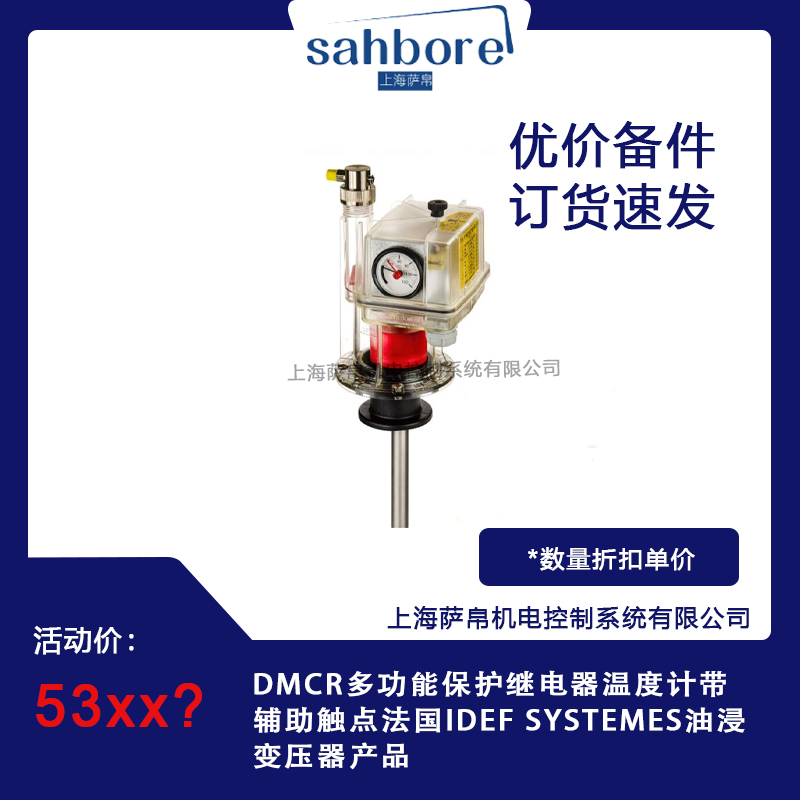

法国IDEF SYSTEMES DMCR 3.0多功能保护继电器温度计带辅助触点，是一款专为油浸式配电变压器设计的集成式保护设备。 该产品结合了温度、压力、油位和气体监测等多种功能，为变压器的安全运行提供了全面的保障。 以下将从产品介绍、功能特点、选型指南、技术参数、产品尺寸、应用领域等方面进行详细介绍。

一、产品介绍

DMCR 3.0是法国IDEF SYSTEMES公司推出的一款多功能保护继电器，专为全密封充油配电变压器设计。 该设备集成了四种主要安全功能，包括温度监测、压力监测、油位监测和气体监测，能够实时监测变压器油箱内的各项参数，确保其在安全范围内运行。 DMCR 3.0符合IEC 60076-22-1 / EN 50216-3标准，具有高防护等级，适用于各种工业环境下的配电变压器。

二、功能特点

实时监测与保护
DMCR 3.0通过高精度温度传感器、压力传感器和油位传感器，实时监测变压器油箱内的温度、压力和油位。 当检测到异常时，继电器会立即触发报警信号，并通过预设的保护机制采取相应的保护措施，如切断电源或启动冷却系统等。

温度监测
该继电器配备两个可调节的温度开关，用于监测变压器的油温。 报警和跳闸的温度节点阈值可设置为30°C至120°C，满足不同的保护需求。 此外，DMCR 3.0还配备了温度计，用于提供视觉温度信息。

压力监测
内置压力传感器，持续监测油箱压力，确保变压器在安全压力范围内运行。 压力范围通常为0.1至0.5bar（即100至500mbar），配备可调压力开关。 该设备还支持远程监控和数据分析，提高运维效率。

油位监测
利用浮子原理，监测油位变化，防止油位过低或过高对变压器造成损害。 当油位下降超过一定阈值（如170cm³）时，会触发带触点的磁性开关。 DMCR 3.0还配备了油采样系统，支持气体和介质的取样及填充，便于维护和检查。

气体监测

通过内部的小浮子实现油位和气体的监测，提供360°可视性，便于及时发现异常情况。 该设备还具备气体检测功能，当气体在变压器内部形成时，会积累在DMCR内部，导致绝缘体水平下降。

集成磁保护

采用集成磁保护技术，通过环形磁铁设计，有效保护了触发温度触点的簧片开关免受外部磁场的影响。 在电力系统中，外部磁场可能会对传统的温度继电器造成干扰，导致误报或漏报。

通信功能
e-DMCR版本支持基于RS485的Modbus RTU通信协议，可以通过有线或无线方式将监测数据实时传输至远程监控中心。 用户可以通过电脑、手机等终端设备随时随地查看变压器的运行状态和监测数据，实现远程监控和故障诊断。

三、选型指南

在选择DMCR 3.0时，用户应根据实际需求考虑以下因素：

• 温度范围：根据变压器的运行温度范围，选择合适的温度监测范围（30°C至120°C）。

• 压力范围：根据变压器的油箱压力要求，选择合适的压力监测范围（0.1至0.5bar）。

• 油位监测：根据油位变化的敏感度，选择合适的油位监测阈值（如170cm³）。

• 通信协议：如果需要远程监控功能，选择e-DMCR版本，支持Modbus RTU协议。

• 防护等级：根据安装环境的恶劣程度，选择合适的防护等级（IP56）。

四、技术参数

• 温度监测范围：30°C至120°C

• 压力监测范围：0.1至0.5bar（100至500mbar）

• 油位监测阈值：170cm³

• 报警和跳闸温度节点：可调（30°C至120°C）

• 压力开关：可调（0.1至0.5bar）

• 防护等级：IP56（防尘防水）和IK10（冲击抵抗力）

• 通信协议：Modbus RTU（e-DMCR版本）

• 电源电压：24V DC

• 工作温度：-20°C至70°C

• 安装方式：顶部油采样系统，便于维护和检查。

五、应用领域

DMCR 3.0适用于各种油浸式配电变压器，特别是在需要高可靠性和高安全性保障的场景中，如电力站、工厂、数据中心等。 其保护功能和紧凑的设计使得它成为变压器保护领域的理想选择。 此外，该设备还适用于工业环境下的配电变压器，为电力系统的稳定运行提供重要保障。

六、总结

法国IDEF SYSTEMES DMCR 3.0多功能保护继电器温度计带辅助触点，是一款功能强大、性能优越的油浸式配电变压器保护设备。 它集成了温度、压力、油位和气体监测等多种功能，能够实时监测变压器油箱内的各项参数，确保其在安全范围内运行。 该设备符合国际标准，具有高防护等级和易于安装维护的特点，是电力系统中不可或缺的重要设备之一。 无论是从技术性能还是应用范围来看，DMCR 3.0都是一款值得信赖的变压器保护解决方案
