一、产品介绍

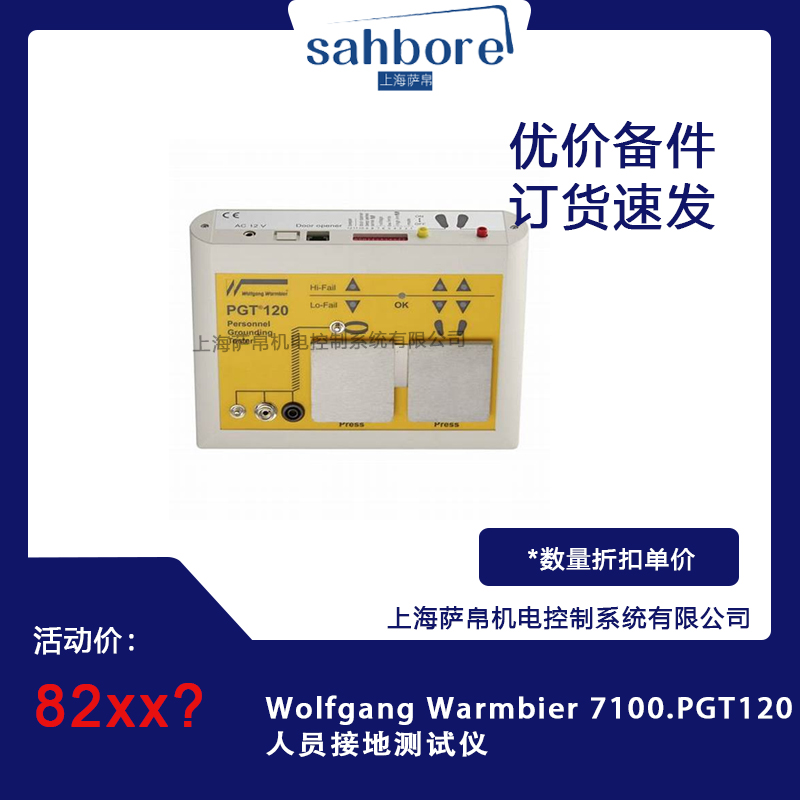

Wolfgang Warmbier 7100.PGT120人员接地测试仪是一款用于控制ESD（静电放电）保护区域的腕带和鞋类静电测试仪。该设备主要用于检测人员接地系统的性能，确保在防静电区域（EPA）内的工作人员接地符合标准，防止静电对敏感电子元件造成损害。

二、功能特点

1. 多电路独立测量：设备具有三个独立的测量电路，分别用于左鞋、右鞋和腕带的测量，可以同时对三个部位进行测试。

2. 听觉和视觉信号指示：测试结果通过LED灯和蜂鸣器进行显示，提供明确的通过或失败信号。

3. 与开门系统连接：带有干触点的继电器可以与开门系统连接，实现自动门禁控制，只有在接地测试通过时才允许进入防静电区域。

4. 免提模式：与屏障门结合使用时，可以在不按按钮的情况下连续进行鞋类测量，提高通行效率。

5. 可调节测量范围：腕带的测试范围为750 kΩ-35 MΩ，鞋类的测试范围为100 kΩ-35 MΩ，测试电压可在100 V、30 V和50 V之间切换。

6. 壁挂或台式安装：设备可以安装在台面上或通过附加的壁挂式安装板安装在墙上，适应不同的安装需求。

7. 电池或外部电源供电：设备支持内部电池或外部电源装置供电，增加了使用的灵活性。

三、选型指南

1. 确定测试需求：根据具体应用场景，确认是否需要同时测试腕带和鞋类，以及是否需要与门禁系统联动。

2. 选择测量范围：根据被测对象的电阻范围，确认设备是否满足需求。PGT120的测量范围适合大多数防静电接地测试。

3. 考虑安装方式：根据安装空间和操作便利性，选择台面安装或壁挂安装。

4. 评估供电方式：根据现场条件，选择内部电池供电或外部电源供电。

四、技术参数

• 型号：7100.PGT120

• 测量范围：

• 腕带：750 kΩ-35 MΩ

• 鞋类：100 kΩ-35 MΩ

• 测试电压：100 V（可切换至30 V/50 V）

• 电源：9 V电池或外部电源装置

• 信号输出：LED灯、蜂鸣器、干触点继电器

• 尺寸：150 mm（长）× 200 mm（宽）× 65 mm（高）

• 重量：约2.5 kg（含电池）

• 校准证书：随设备提供

• 质保期：一年

五、产品尺寸

• 尺寸（长×宽×高）：150 mm × 200 mm × 65 mm

• 重量：约2.5 kg（含电池）

六、应用领域

1. 电子制造：用于半导体、电子元件生产车间，确保操作人员接地符合防静电要求。

2. 防静电区域（EPA）：在需要控制静电的环境中，如无尘室、实验室等，确保人员接地安全。

3. 航空航天：在航空航天领域，对敏感电子设备的操作人员进行接地测试，防止静电放电。

4. 医疗设备制造：在医疗电子设备生产中，确保生产环境的防静电措施到位。

七、总结

Wolfgang Warmbier 7100.PGT120人员接地测试仪是一款功能强大、操作简便的防静电测试设备。其多电路独立测量、听觉和视觉信号指示、与开门系统连接等功能，使其成为防静电区域人员接地测试的理想选择。通过合理的选型和配置，该设备能够满足不同应用场景的需求，为防静电管理提供有力支持，确保人员和设备的安全。
