德国Meilhaus DS1M12 PocketScope USB示波器250kHz产品介绍

一、产品概述

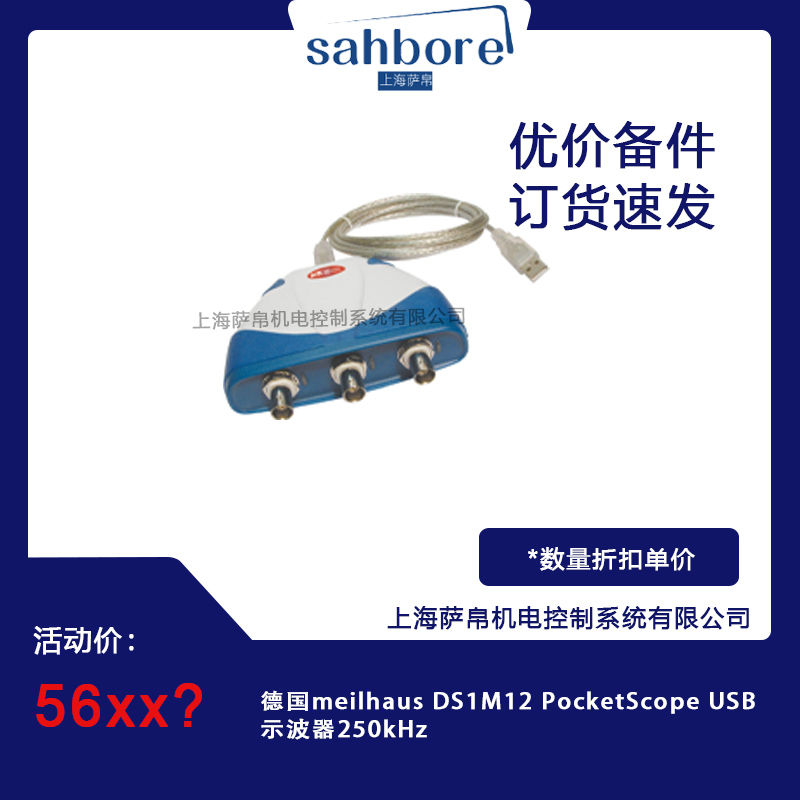

Meilhaus DS1M12 PocketScope是一款便携式USB示波器，专为现场测试、教育实验及电子爱好者设计。其核心参数为250kHz带宽、20MSPS采样率，兼具示波器、数据记录器、频谱分析仪、电压表、频率计和波形发生器功能，适用于多种场景的信号测量与分析。

二、核心功能与特点

1. 多功能集成

• 集成示波器、数据记录器、频谱分析仪等六种功能，满足从基础波形观测到复杂信号分析的需求。

• 内置10位波形发生器，输出范围3.5V，提供方波、正弦波、三角波等多种波形。

• 便携性与供电

• 尺寸仅约116mm（W）×30mm（H）×100mm（D），重量160g，轻巧便携，适合现场快速测试。

• 通过USB接口供电，额定电流250mA，无需额外电源适配器，支持移动设备直接供电。

• 高精度与实时性

• 12位A/D分辨率，双通道模拟输入（BNC接口），支持x1/x10探头切换。

• 同步采样率高达20MSPS（重复模式），1MSPS原生采样率，确保信号捕获的实时性与准确性。

• 触发与存储

• 触发模式包括边沿、最小/最大脉冲宽度和延迟触发，适应复杂信号的精确捕获。

• 32kB波形缓冲区，支持长时间数据记录与回放分析。

• 显示与操作

• 虽未明确提及屏幕尺寸，但设计紧凑，适合搭配计算机或移动设备使用。

• 操作界面简洁，支持通过USB连接至PC端软件进行波形显示与分析。

三、技术参数

• 带宽：250kHz

• 采样率：20MSPS（重复模式），1MSPS（原生）

• 输入电压：最大50V（DC/AC耦合）

• 物理参数：重量160g，尺寸116mm×30mm×100mm

• 符合标准：RoHS标准（部分版本可能不适用）

四、应用场景

• 电子工程：快速诊断电路故障，分析信号波形。

• 教育与培训：实验室教学，帮助学生理解信号特性。

• 现场维护：便携设计适合电力、通信等领域的现场测试。

五、产品优势

• 性价比高：相比同类产品，DS1M12以较低成本提供多功能集成解决方案。

• 扩展性强：通过USB连接PC端软件，可扩展分析功能与存储能力。

• 易于使用：紧凑设计简化操作流程，适合新手与专业人士。

六、总结
Meilhaus DS1M12 PocketScope USB示波器凭借其便携性、多功能集成与高性价比，成为电子工程师、教育工作者及爱好者的理想选择。无论是实验室研究还是现场测试，它都能提供可靠的信号分析支持。
