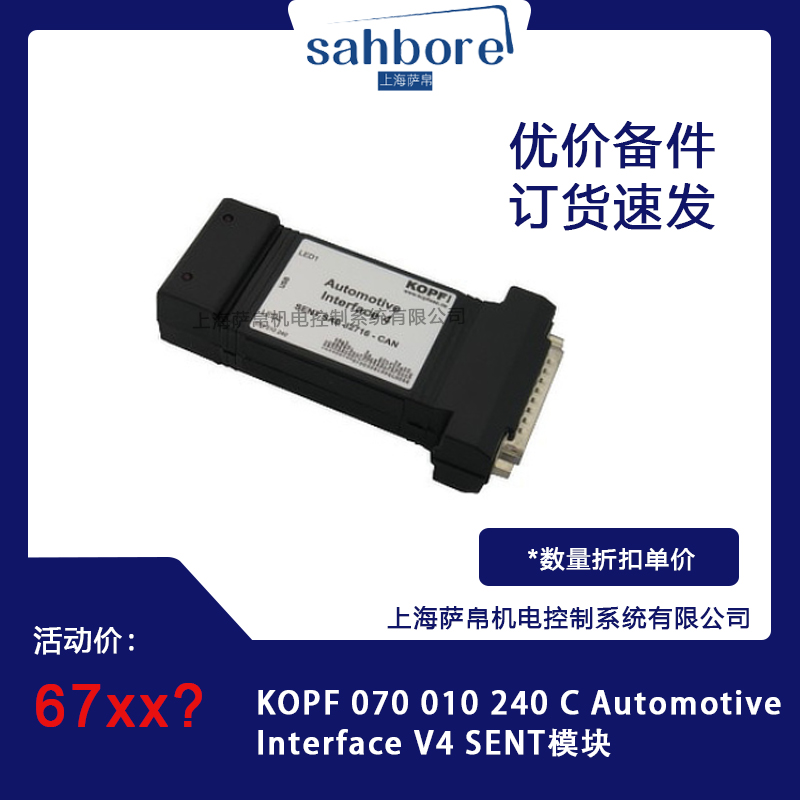

KOPF 070 010 240 C Automotive Interface V4 SENT模块是一款高性能的汽车接口模块，专为满足现代汽车电子控制系统对高精度、多通道数据传输和处理的需求而设计。以下是对该模块的详细介绍：

一、主要特点

1. 多通道传输：
   • 该模块具有2个SENT接收器和2个SENT发射器，能够同时对多个SENT信号进行处理和传输。这种设计满足了汽车复杂传感器和控制系统对多通道数据传输的需求。
2. 高精度数据处理：
   • 模块能够按照SAE J2716标准，高精度地分析和记录SENT数据传输。数据电报的定时分析分辨率可达40ns，确保了数据的准确性和可靠性。这对于汽车的性能监测和故障诊断至关重要。
3. 多种传输模式：
   • 支持循环和自发传输SENT帧，还可支持恒定周期传输作为SAE J2716的扩展。这种灵活性使得模块能够根据不同的应用场景和需求进行配置。
4. 丰富的接口：
   • 配备USB接口，可实现与PC或PLC的通信。此外，还可选配RS232接口，方便与不同类型的设备进行连接和数据交互。同时，具有CAN接口，便于与汽车的CAN总线进行连接和数据交互。
5. 辅助输出功能：
   • 提供2个额外的DA输出，输出电压范围为0-5V，分辨率为12位。这些输出可以直接输出SENT信号中的信息，便于连接其他设备进行进一步处理或显示。
6. 触发功能：
   • 模块可以产生触发输出信号，并具有不同选项的触发输入。这使得模块能够与外部设备进行同步和触发控制，实现更复杂的功能和测试场景。
7. 电源供应：
   • 支持USB或5V DC外部电源供电，提供了灵活的电源选择。

二、性能参数

• 处理器：采用MC9S12DP256处理器，系统时钟频率为25MHz。
• 存储容量：具有256KB的Flash-EPROM（可通过PC进行更新）以及12KB的RAM。
• 工作温度范围：在-40°C至85°C之间（USB接口工作温度范围为0°C至50°C），适应汽车不同的工作环境。
• 尺寸和重量：尺寸为112x60x20mm，重量约为0.1kg，体积小巧，便于安装和在车内有限的空间内使用。

三、应用领域

1. 汽车研发与测试：
   • 在汽车制造商及其供应商的研发和测试环节中，可用于采集和分析各种汽车传感器的SENT信号，如轮速传感器、位置传感器等。这有助于工程师对汽车的性能和安全性进行评估和优化。
2. 汽车电子控制单元（ECU）开发：
   • 作为ECU与传感器之间的接口，实现传感器数据的准确传输和处理。确保ECU对汽车各系统的精确控制，提高汽车的整体性能和可靠性。
3. 汽车故障诊断与维修：
   • 在汽车维修过程中，可通过该模块连接诊断设备和汽车的传感器及控制系统。快速准确地获取故障信息，辅助维修人员进行故障诊断和修复，提高维修效率和质量。

四、总结

KOPF 070 010 240 C Automotive Interface V4 SENT模块以其多通道传输、高精度数据处理、多种传输模式、丰富的接口、辅助输出功能、触发功能以及灵活的电源供应等特点，在汽车研发、测试、ECU开发以及故障诊断与维修等领域具有广泛的应用前景。无论是对于汽车制造商、供应商还是维修人员来说，该模块都是一个不可或缺的重要工具。
