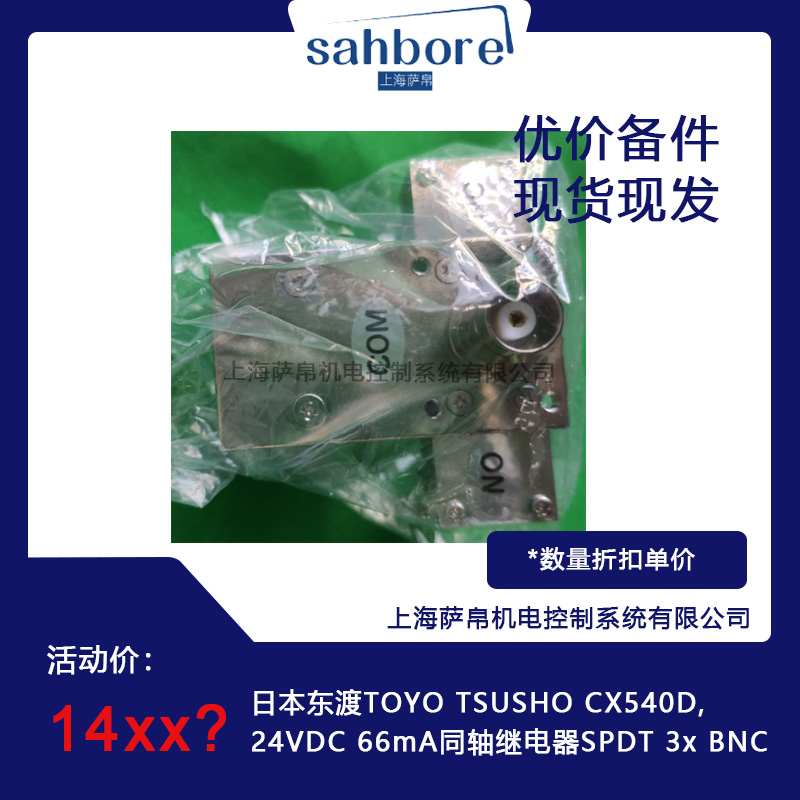

日本东通COXIAL RELAY CX-540-D是一款专为高频信号切换设计的高性能24伏线圈BNC母头SPDT同轴继电器

1450.00
当前销售数量:0
 折扣:10折
本单还可以继续购买
数量: 库存 10000

日本东通COXIAL RELAY CX-540-D是一款专为高频信号切换设计的高性能24伏线圈BNC母头SPDT同轴继电器。以下是对该产品的详细介绍:

一、品牌与产品概述

CX-540-D由日本东通(COXIAL)品牌生产,该品牌在电子元件领域拥有较高的知名度和良好的口碑。CX-540-D作为一款高性能的同轴继电器,凭借其稳定可靠的电气性能和出色的射频特性,在通信、广播、测试测量以及工业自动化等多个领域得到了广泛应用。

二、技术规格与特点

  1. 额定电压:该继电器支持24V DC的额定电压,实际使用电压范围通常在20Vdc至28Vdc之间,这一特性确保了继电器在不同电源条件下的稳定工作。

  2. 触点类型:CX-540-D采用SPDT(单刀双掷)触点类型,支持双向信号切换,适用于需要频繁切换信号路径的应用场景。

  3. 连接器:继电器配备了3个BNC母头连接器,这种连接器具有优良的电气性能和机械稳定性,能够提供稳定且高频的信号连接。BNC连接器的设计使得信号在传输过程中能够保持较低的损耗和较高的隔离度,从而确保信号的完整性和稳定性。

  4. 电气特性

    • 线圈电阻:在20°C时,线圈电阻约为150欧姆±10%,这一参数是评估继电器电气性能的重要指标。
    • 工作电流:在24V DC时,工作电流约为80mA,低功耗设计使得继电器在长时间工作时仍能保持较高的效率。
    • 切换时间:拉入时间约20毫秒,退出时间约15毫秒,实现快速信号切换,满足高速信号传输的需求。
  5. 射频特性

    • 频率范围:高达2GHz,支持高频信号的传输和切换,满足现代通信和广播系统对高频信号处理的需求。
    • 射频阻抗:50欧姆,与大多数高频设备兼容,减少信号反射和失真。
    • 隔离度:在不同频率下具有出色的隔离度,如50MHz时可能达到-65dB,确保信号源之间的有效隔离。
    • 插入损耗:随频率变化而略有增加,但始终保持在较低水平,如2000MHz时可能为-0.25dB,确保信号传输的质量。

三、应用领域与优势

CX-540-D同轴继电器广泛应用于多个领域,包括但不限于:

  1. 通信系统:在通信基站、交换机、路由器等设备中,用于高频信号的切换和传输,提高通信系统的灵活性和可靠性。
  2. 广播系统:在广播电台、电视台等场合中,用于音频或视频信号的切换和分配,确保广播信号的连续性和稳定性。
  3. 测试测量:在高频测试仪器和设备中,作为信号切换的关键部件,用于模拟和切换高频信号源,进行信号测试和校准。
  4. 工业自动化:在工业自动化控制系统中,用于高频信号的检测、切换和控制,提高生产线的自动化水平和生产效率。

四、总结

日本东通COXIAL RELAY CX-540-D 24伏线圈BNC母头SPDT同轴继电器以其稳定的电气性能、出色的射频特性以及广泛的应用领域,成为了高频信号切换领域的优选产品。无论是在通信系统、广播设备、测试测量还是工业自动化控制系统中,该继电器都能提供可靠、高效的信号切换解决方案,满足各种复杂和高要求的应用场景。同时,其小型化和轻量化的设计也便于集成到各种设备中,进一步提升了其市场竞争力。
